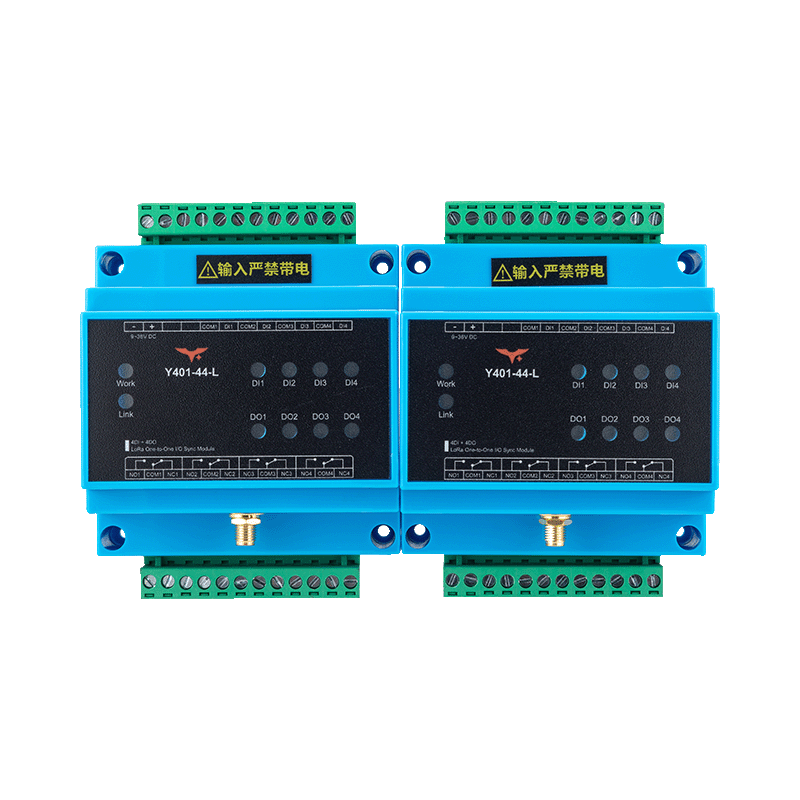

Y401-44-L LoRa 无线 I/O 模块规格书
目录
1. 概述
Y401-44-L 是点对点 LoRa 模块对，每台有 4 DI 和 4 路 SPDT 继电器输出。工厂配对的两台设备独立传输四路对应的输入/输出状态。
控制逻辑
- 设备 A 的
DI闭合 → 设备 B 对应的DO吸合 - 设备 A 的
DI断开 → 设备 B 对应的DO复位 - 双向运行：设备 B 到设备 A 的逻辑相同
通道映射
| 设备 A | 设备 B |
|---|---|
| 通道 1 输入 | 通道 1 输出 |
| 通道 2 输入 | 通道 2 输出 |
| 通道 3 输入 | 通道 3 输出 |
| 通道 4 输入 | 通道 4 输出 |
通信中断
无线通信中断后，接收端继电器保持原输出状态约 80 秒；仍未恢复时自动复位至失电（OFF）状态，常开触点 NO–COM 断开。
2. 订购信息
型号配置
Y401-44-L 是一对一 LoRa 模块对，数字 44 表示链路两侧每台设备均有 4 DI 和 4 DO。
完整编码规则和示例见型号说明。
包装内容
| 数量 | 物品 |
|---|---|
| 2 | Y401-44-L 模块 (设备 A 和 设备 B) |
| 2 | 470 MHz 磁吸天线 |
| 2 | DIN 导轨夹 |
| 1 | 快速参考指南 |
| 1 | 保修卡 |
3. 主要特性
- 无源干接点/NPN 输入与 SPDT 继电器输出
- 电源反接保护
- 硬件看门狗
- 私有 LoRa 通信，无需 SIM 卡或互联网网关
4. 技术规格
无线参数
| 参数 | 规格 |
|---|---|
| 频段 | 398–525 MHz |
| 通信模式 | 半双工 |
| 通信距离 | 标准最远 5 km，部分配置可选 10 km |
| 天线接口 | SMA |
| 标准天线 | 470 MHz 磁吸天线 |
电气参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 9–36 V DC |
| 最大功耗 | 2 W |
| 输入通道 | 4 路无源干接点 / NPN 开集电极（DI 禁止电压输入） |
| 输出通道 | 4 × SPDT 继电器 |
| 输出额定值 | AC 277 V 5A / DC 28 V 5A |
| 工作温度 | -20–+85 °C |
| 工作湿度 | 10%–90% RH，非冷凝 |
5. 接口与指示灯
接口概述
| 接口 | 说明 |
|---|---|
| 天线 | LoRa 天线用 SMA 接头 |
| 电源 | 9–36 V DC 输入，带反接保护 |
| Input（输入） | 4 路无源开关输入 (DI + COM) |
| Output（输出） | 4 路继电器输出 (NO + COM + NC) |
LED 指示灯
| LED | 功能 | 状态 |
|---|---|---|
| 电源 | 系统状态 | 上电后点亮 |
| Link | 连接状态 | 无线链路建立时亮 |
| Input 1–4（输入） | 输入状态 | 对应 DI 闭合时亮 |
| Output 1–4（输出） | 输出状态 | 对应继电器吸合时亮 |
6. 机械与环境
机械参数
| 参数 | 规格 |
|---|---|
| 尺寸 | 88 × 72 × 59 mm |
| 重量 | 约 50 g |
| 安装方式 | 35 mm DIN 导轨 |
| 防护等级 | IP20 |
| 外壳材料 | 阻燃塑料 |
7. 安装与接线
Y401-44-L 用户手册提供电源、输入和继电器接线、配对与更换及调试步骤。
DI 接收干接点或 NPN 开集电极信号，不接收电压输入。继电器触点需要外部负载电源；按上述电气额定值选择负载及保护器件。
8. 重要说明
- 通信距离以开阔区域安装为条件，10 km 选项需要指定配置和天线。遮挡、干扰和天线位置会影响实际链路。
- 半双工无线链路不能用于要求确定时序的控制，也不能作为急停或人员安全的唯一通路。
- 通道独立表示输入到输出的映射独立，不表示通道之间具有电气隔离。
- 制造商：湖南研几科技有限公司
- 地址：湖南省长沙市雨花区迎新路复地星光天地 1 栋 21014 室
- 邮箱：[email protected]
- 网站：www.yengear.com
