Y401-0011-L LoRa 无线模拟量同步模块规格书

• 用户手册

目录

1. 概述
2. 订购信息
3. 主要特性
4. 技术规格
5. 接口与指示灯
6. 机械与环境
7. 安装与接线
8. 重要说明

1. 概述

Y401-0011-L 是基于 LoRa 的单通道点对点无线模拟量模块。标准链路由工厂配对的 A、B 两台模块组成，每台提供 1 路 4–20 mA 输入和 1 路 4–20 mA 输出。

本端模拟量输入经无线链路传至远端对应的 4–20 mA 输出，反方向同理。无线链路采用半双工通信。

信号映射

方向	信号通路
设备 A 到设备 B	设备 A AI1 -> 无线链路 -> 设备 B AO1
设备 B 到设备 A	设备 B AI1 -> 无线链路 -> 设备 A AO1

2. 订购信息

型号配置

Y401-0011-L 是 LoRa 点对点模拟量模块对，无数字量 I/O，每台提供 1 AI 和 1 AO。

完整编码规则和示例见型号说明。

通道配置

数字量输入	数字量输出	模拟量输入	模拟量输出
0	0	1	1

系统配置

标准 Y401-0011-L 链路使用工厂配对的 A、B 两台模块。完成供电和现场接线后，正常使用无需现场配置。

3. 主要特性

• 工厂配对模块之间的双向点对点传输
• 有源电流输入与输出接口
• 电源反接保护和硬件看门狗

4. 技术规格

无线参数

参数	规格
调制方式	LoRa
频段	398–525 MHz
通信距离	标准最远 5 km，部分配置可选 10 km；实际距离受天线、遮挡、干扰和现场条件影响
天线接口	SMA
天线选项	470 MHz 磁吸天线
通信模式	半双工

电气参数

参数	规格
供电电压	9–36 V DC
最大功耗	约 2 W
模拟量输入	1 × 4–20 mA 有源电流输入
输入源要求	有源电流源，源电压至少 10 V
输入电流上限	Imax ≤ 24 mA
输入采集精度	≤ ±0.3 mA
模拟量输出	1 × 4–20 mA 有源恒流输出
输出误差	≤ ±0.3 mA
最大负载	≤ 500 Ω；使用前核对供电与负载组合

接口

参数	规格
现场端子	5.08 mm 间距可插拔端子
安装方式	35 mm DIN 导轨

5. 接口与指示灯

端子布局

正面观察时，各排端子从左向右排列。表中的序号仅表示物理位置，不是端子上的印刷编号。

排内位置	上排	下排
1	电源 −：直流负极	AI+：模拟量输入正端
2	电源 +：直流正极	GND：输入回流端
3	未使用，保持悬空	未使用，保持悬空
4	未使用，保持悬空	AO+：模拟量输出正端
5	未使用，保持悬空	GND：输出回流端

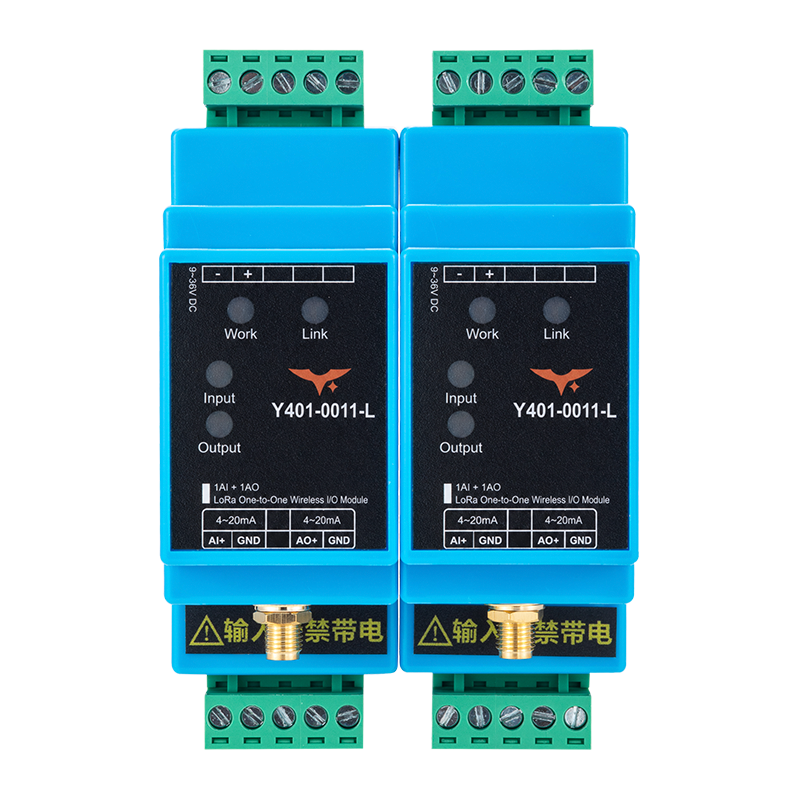

上排 +、− 端子连接 9–36 V DC 电源。AI+/GND 接收 4–20 mA 输入，AO+/GND 提供有源 4–20 mA 输出；SMA 天线接口位于下排端子上方。接线以设备标识为准。

图中模拟量输入、输出的负端标为地。不能仅凭此标识推定电源、输入与输出电路之间具有电气隔离。

LED 指示灯

LED	功能	状态
Work	系统运行状态	系统启动后点亮
Link	无线连接状态	配套设备连接时亮，异常通信时闪烁，断开时灭
Input（输入）	模拟量输入状态	检测到输入电流信号时亮
Output（输出）	模拟量输出状态	模块输出电流时亮

6. 机械与环境

机械参数

参数	规格
尺寸	58.7 × 111.2 × 36.5 mm
重量	约 350 g
安装方式	35 mm DIN 导轨

环境参数

参数	规格
工作温度	-20–+75 °C
工作湿度	10%–90% RH，非冷凝

7. 安装与接线

用户手册提供二、三、四线制变送器接线、AO 两线连接和调试步骤。

使用有源 4–20 mA 输入信号及兼容的无源电流接收端。二线制变送器由外部回路电源供电；模块电源与 AI/AO 信号分别接线。

8. 重要说明

• 半双工无线链路具有可变延迟，不能用于要求确定时序的控制，也不能作为急停或人员安全的唯一通路。
• 输入采集精度和输出误差是独立指标，评估完整测量通路时需计入仪表误差。
• 输出负载还受供电裕量影响。20 mA 流过 500 Ω 负载本身需要 10 V，最低 9 V 供电不表示能够驱动最大负载。
• 接入控制负载前，验证失联和恢复时的输出行为，并为被控过程提供独立保护。

---
