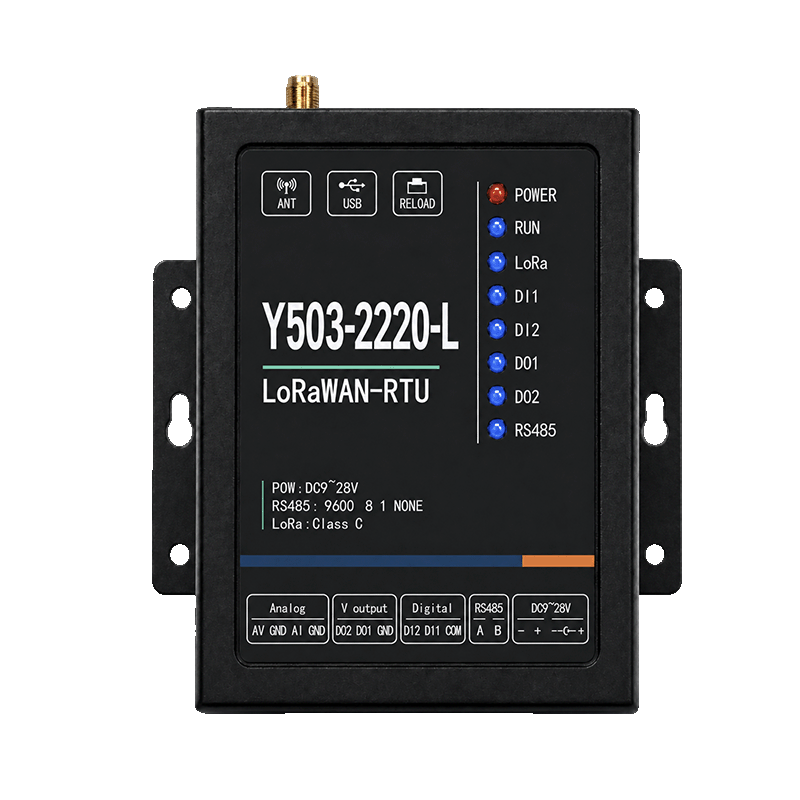

Y503-2220-L LoRaWAN RTU 规格书
1. 概述
Y503-2220-L 将数字信号、模拟传感器和 RS485 设备接入 LoRaWAN，通过网关及 Network Server 向应用发送测量数据，下行命令控制输出及固件支持的串口功能。
| 项目 | 规格 |
|---|---|
| 产品类型 | 工业 LoRaWAN 远程终端单元（RTU） |
| 通道配置 | 2 DI + 2 DO + 2 AI，无 AO |
| 模拟输入分配 | AV：1 路 0–10 V；AI：1 路 4–20 mA |
| 串口 | 1 路隔离 RS485 |
| LoRaWAN | 1.0.3，OTAA / ABP，Class A / Class C |
| 区域计划 | EU433、CN470、EU868、AU915、US915、AS923 |
| 参考计划 | CN470，订购前确定硬件版本 |
2. 型号与信号配置
2220 依次表示 DI / DO / AI / AO 的通道数 2 / 2 / 2 / 0。第三位包含专用 AV 和 AI 输入，末位 0 表示没有模拟输出。
| 信号 | 数量 | 功能 |
|---|---|---|
| DI1、DI2 | 2 | 干接点或有源输入，最高 DC 28 V |
| DO1、DO2 | 2 | 开关电压输出，导通电压随 RTU 电源变化 |
| AV | 1 | 0–10 V 测量 |
| AI | 1 | 4–20 mA 测量 |
| AO | 0 | 无模拟输出 |
AV 与 AI 为固定不同信号类型，不可互换。DO 将供电电压送至负载；需要无源触点的设备必须另配继电器或适当接口。
3. 主要特性
- 周期采集、心跳、输入输出状态变化上报。
- RS485 轮询及透明串口传输，可承载 Modbus RTU 帧。
- 兼容固件提供远程输出、定时控制、脉冲输出、本地输入输出规则及远程参数配置。
- 定时、脉冲和本地规则的行为，以安装固件的工具和命令定义为准。
4. 技术规格
无线参数
| 参数 | 规格 |
|---|---|
| 协议 / 激活 / 类别 | LoRaWAN 1.0.3；OTAA / ABP；Class A / Class C |
| 频率计划 | EU433、CN470、EU868、AU915、US915、AS923 |
| 发射功率 | -1～22 dBm，受区域配置限制 |
| 带宽 | 125 kHz |
| 扩频因子 | SF7–SF12 |
| 标称速率 | 约 5.5 / 3.1 / 1.8 / 1.0 / 0.6 / 0.3 kbps |
| 灵敏度 | -135 dBm @ SF12，125 kHz |
订购 AS923 时须指定子计划。空中时间、载荷、周期、重试及区域限制会降低实际吞吐量。
数字量输入输出
| 参数 | 规格 |
|---|---|
| DI | 2 路，共用 COM |
| 输入类型 | 干接点、有源接点；NPN/PNP 接法由 COM 连接决定 |
| DI 最大电压 | DC 28 V |
| DO | 2 路开关电压输出，导通电压等于所接 RTU 供电电压 |
| DO 电流限制 | 标称最大 1 A；单路及合计限值应针对实际负载确认 |
| 电源要求 | 输出所接负载超过 200 mA 时使用 2 A 电源适配器 |
不能将标称 1 A 理解为两路可同时各输出 1 A。电源须覆盖 RTU、负载总电流及启动电流。超过确认额定值的负载应使用外部继电器或驱动器，感性负载加瞬态抑制。
模拟量输入
| 参数 | AV | AI |
|---|---|---|
| 通道数 | 1 | 1 |
| 测量范围 | 0–10 V | 4–20 mA |
| 标称最大输入 | 10.7 V | 22 mA |
| 精度 | ±0.5% 满量程 | ±0.5% 满量程 |
| 分辨率 | 0.001 V | 0.001 mA |
按测量范围运行，最大输入是输入限值，不是目标量程；分辨率表示上报步进。
RS485
| 参数 | 规格 |
|---|---|
| 接口 | 1 路隔离 RS485，A/B，15 kV ESD 保护 |
| 波特率 | 1200、2400、4800、9600、19200、38400、57600、115200 bps |
| 数据位 / 停止位 | 8 / 1 或 2 |
| 校验 | 无、奇、偶 |
| 初始配置 | 9600 bps，8N1 |
| 运行 | 按配置定时轮询或透传 |
匹配设备串口参数、协议、地址及命令格式，按设备寄存器表和固件载荷定义解码。
电源与环境
| 参数 | 规格 |
|---|---|
| 供电 | DC 9–28 V |
| 参考电源 | DC 12 V / 1 A，按输出负载需要增容 |
| RTU 标称最大工作电流 | 0.5 A；受控负载另计 |
| 标称平均功耗 | ≤0.5 W，总功耗随负载和运行条件变化 |
| 工作 / 存储温度 | -40～85 °C / -50～95 °C |
| 湿度 | 5–95% RH，无冷凝 |
5. 接口与指示灯
| 标签 | 连接或功能 |
|---|---|
| ANT | SMA 母头 LoRa 天线 |
| USB | 调试 / 日志，遵循交付服务流程 |
| RELOAD | 短按重启；长按 5 s 恢复出厂 |
| PE | 外壳接地 |
| AV、GND | 电压输入与参考端 |
| AI、GND | 电流输入与参考端 |
| DO2、DO1、GND | 开关电压输出及回路返回 |
| DI2、DI1、COM | 数字输入及公共端 |
| A、B | RS485 |
| −、+ / DC 插座 | 并联电源输入，使用同一个电源 |
POWER 常亮表示供电正常，灭表示无电或故障；RUN 闪烁表示运行，常亮或灭须检查启动和故障状态。LoRa 指示无线发送，DI1/DI2 指示输入，DO1/DO2 指示输出电压，RS485 指示串口接收。LED 只能表示本机活动，还须在应用及负载端验证数据与动作。
6. 机械与包装
| 参数 | 规格 |
|---|---|
| 外壳尺寸 | 104 × 97.6 × 25.6 mm |
| 标称重量 | 约 0.7 kg |
| 安装 | 壁挂或面板表面，遵循配套安装图 |
| 参考包装 | RTU、DC 12 V / 1 A 电源、LoRa 天线、安装螺钉；以装箱单为准 |
7. 部署与订购
现场信号 / RS485 设备 → Y503-2220-L → LoRaWAN 网关 → Network Server → 应用
Y501-L 或 Y511-L 提供匹配频率计划与信道组的无线链路。Network Server 管理激活、会话及下行调度，可在远端运行，也可使用网关选配的本地 NS/AS。应用负责解码测量及生成命令。
订购时明确区域计划、信道组、AS923 子计划、Class A/C、上报周期、DI 类型及 COM 接法、DO 电压电流与启动电流、AV/AI 传感器、RS485 协议波特率地址及轮询命令。还须约定固件、工具、上行解码、下行命令，以及上电和失联后的输出行为。
下行时延取决于类别、服务器调度及无线容量；无人值守前应现场验证命令响应和负载动作。
