Y401-0044-L LoRa 无线模拟量同步模块规格书 ​

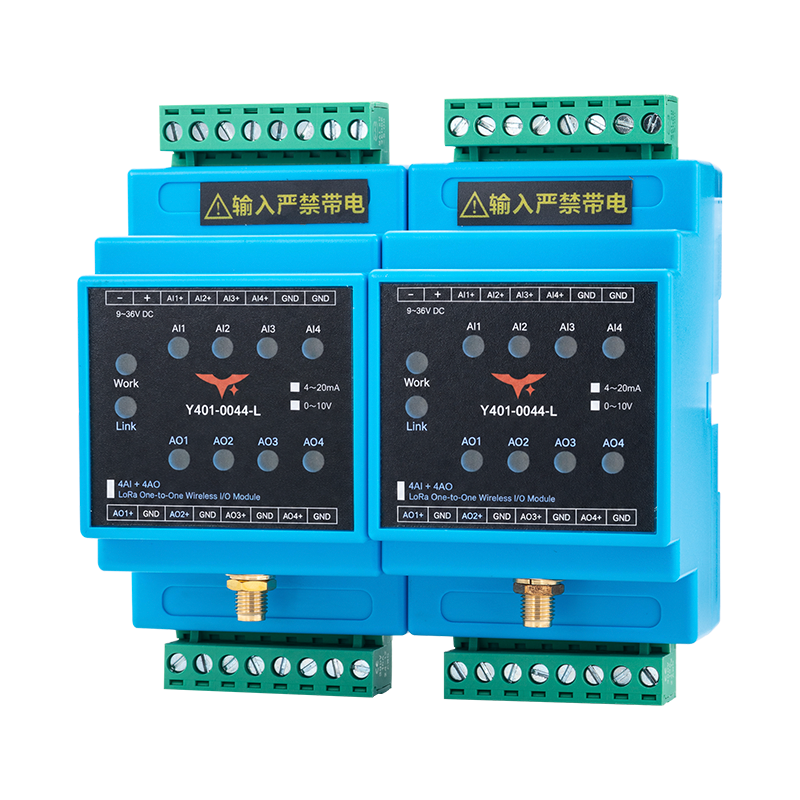

Y401-0044-L 产品图

目录 ​

  1. 概述
  2. 订购信息
  3. 主要特性
  4. 技术规格
  5. 接口与指示灯
  6. 机械与环境
  7. 安装与接线
  8. 重要说明

1. 概述 ​

Y401-0044-L 是基于 LoRa 的四通道点对点无线模拟量同步模块,每台有 4 AI 和 4 AO。订购时选择 4–20 mA 电流版或 0–10 V 电压版。

链路由两台模块组成,本端输入经无线传输至远端对应输出。4–20 mA 版本的四路通道独立映射,采用半双工链路,模块对出厂配对,正常运行无需现场配置。信号类型、精度和负载限制必须与交付版本匹配。

信号映射 ​

通道设备 A 到设备 B设备 B 到设备 A
1AI1 → AO1AI1 → AO1
2AI2 → AO2AI2 → AO2
3AI3 → AO3AI3 → AO3
4AI4 → AO4AI4 → AO4

信号源、模块输入、远端输出和接收仪表应使用相同信号类型;为模块对选择一种信号配置,并配用匹配的现场仪表。

2. 订购信息 ​

型号配置 ​

Y401-0044-L 是 LoRa 点对点模拟量模块对。前两位 00 表示两侧均无数字量 I/O,后两位 44 表示每台有 4 AI 和 4 AO。

完整编码规则和示例见型号说明。

信号选项 ​

信号类型标称范围
电流4-20 mA
电压0-10 V

订购时注明所需信号类型。贴膜分别标有两种量程,应按交付配置接线,不能接入其他类型信号。

3. 主要特性 ​

  • 每个方向均有四路对应的模拟量传输通道
  • 订购时选择电流或电压配置
  • 4–20 mA 版本使用有源恒流输出
  • 独立通道指示灯,以及明确标识的输出/回流端子对

4. 技术规格 ​

参数规格
型号Y401-0044-L
无线技术LoRa
网络拓扑点对点
通信模式:4–20 mA 版本半双工
频段:4–20 mA 版本398–525 MHz
天线:4–20 mA 版本SMA 接头;470 MHz 磁吸天线
通信距离标准最远 5 km,部分配置可选 10 km
模拟量输入数量4
模拟量输出数量4
模拟量信号选项4–20 mA 或 0–10 V
数字量 I/O无
输入端子AI1+, AI2+, AI3+, AI4+, GND, GND
输出端子AO1+/GND, AO2+/GND, AO3+/GND, AO4+/GND
现场端子5.08 mm 间距可插拔端子
指示灯Work, Link, AI1-AI4, AO1-AO4

各信号版本电气参数 ​

参数4–20 mA 版本0–10 V 版本
供电电压9-36 V DC9-36 V DC
最大功耗约 2 W1.5 W
模拟量输入4 路有源 4–20 mA 电流输入4 × 0–10 V 电压输入
输入精度≤ ±0.3 mA 采集精度≤ ±0.1 V 采集精度
输入源要求 / 限制有源信号;电流源电压 ≥10 V;Imax ≤24 mA最大输入电压 Vmax ≤10 V
模拟量输出4 路有源 4–20 mA 恒流输出4 × 0–10 V 电压输出
输出精度 / 误差≤ ±0.3 mA 输出误差;负载 ≤500 Ω≤ ±0.1 V 输出精度
工作温度-20–+75 °C-20–+75 °C

两个版本均使用 9–36 V DC 电源。不要将电流版的信号或负载限制用于电压版。

5. 接口与指示灯 ​

端子布局 ​

正面观察贴膜时,各排端子从左向右排列。下表序号仅表示排内位置,不是印刷端子编号。

排内位置上排下排
1−:直流电源负极AO1+:通道 1 输出
2+:电源正极GND:输出回流端
3AI1+:通道 1 输入AO2+:通道 2 输出
4AI2+:通道 2 输入GND:输出回流端
5AI3+:通道 3 输入AO3+:通道 3 输出
6AI4+:通道 4 输入GND:输出回流端
7GND:输入回流端AO4+:通道 4 输出
8GND:输入回流端GND:输出回流端

每路输出连接其 AO 端子和相邻 GND。GND 标识不表示通道之间或信号与电源之间具有电气隔离。

指示灯 ​

以下状态适用于 4–20 mA 版本。

标识功能状态
Work模块运行启动后点亮
Link无线链路配套模块连接时亮,断开时灭,异常通信时闪烁
AI1-AI4对应模拟量输入通道检测到输入电流时亮,无电流时灭
AO1-AO4对应模拟量输出通道输出电流时亮,无输出电流时灭

6. 机械与环境 ​

机械参数:4–20 mA 版本 ​

参数规格
外形尺寸:宽 × 高 × 深54 × 112 × 59 mm,按外壳图标注
重量约 350 g
安装方式35 mm DIN 导轨

0–10 V 版本的安装尺寸及安装间距按配套外壳图确定。

环境参数:4–20 mA 版本 ​

参数规格
工作温度-20–+75 °C
工作湿度10%–90% RH,非冷凝

7. 安装与接线 ​

用户手册提供 4–20 mA 输入接线、AO 两线连接、0–10 V 接线及调试步骤。

四路输入共用输入 GND,每路输出使用标记的 AO+ 和相邻 GND。模块、现场仪表的电源线与信号线对分别连接。

8. 重要说明 ​

  • 通信距离以开阔区域安装为条件,10 km 选项需要指定配置和天线。遮挡、干扰和天线位置会影响实际链路。
  • 整条信号通路应匹配所购电流或电压配置,不要将电压信号接入电流版输入。
  • 电流版的负载限制不代表电压输出驱动能力。连接前应比较电压输出的最小负载电阻与接收端输入阻抗。
  • 4–20 mA 版本采用半双工通信,具有可变无线延迟。接入控制负载前,评估时序及失联、恢复时的输出行为。
  • 不要将无线链路作为急停或人员安全的唯一通路。
