Y201C 技术手册

Y201C CAN 转串口网关

Y201C 规格书

Y201C 只有 1 路 CAN 通道和 1 路按订单提供的串口。以太网和额外 CAN 通道不属于本型号。

1. 概述

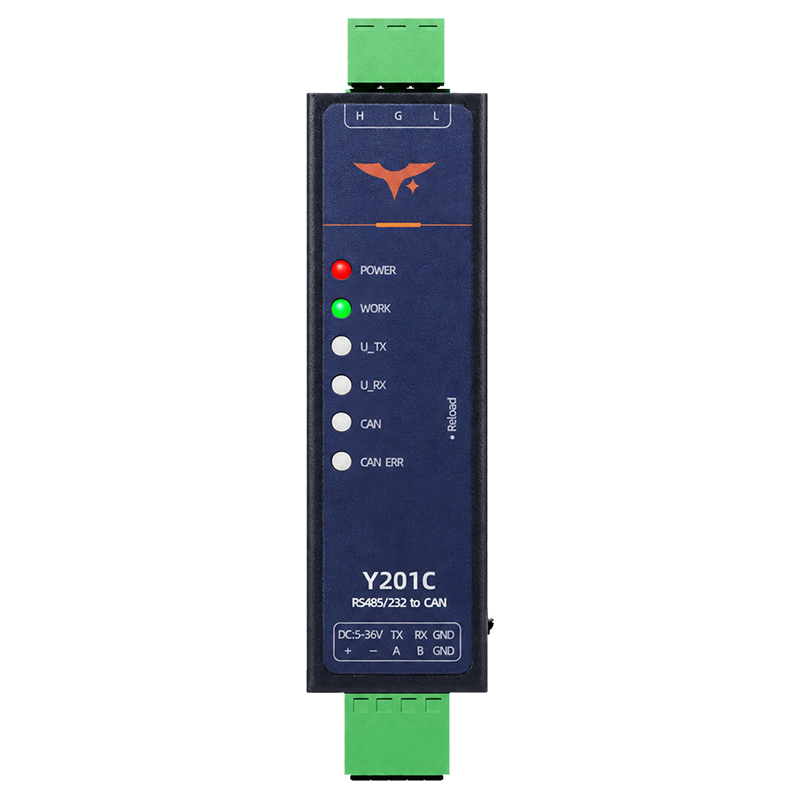

Y201C 在一个 CAN 2.0 A/B 通道和一个按订单提供的串口之间进行双向传输。串口版本可以是 RS232、RS485 或 TTL。TTL 电压等级未在当前资料中定义，接线前必须确认。网关通过配置工具或串口 AT 指令配置。

项目	描述
CAN 接口	1 路，`10~1000 kbps`
串口接口	根据订购版本为 RS232 / RS485 / TTL
传输模式	`DATA`、`ID_DATA`、`FRAME`、`MODBUS`
配置方式	配置工具或串口 AT 指令
维护功能	备份参数、恢复出厂、回环、心跳、过滤器、串口升级

2. 默认设置

参数	默认值
串口模式	透明模式
串口格式	`115200 bps`、`8` 数据位、`1` 停止位、`NONE` 校验
串口流控	`NFC`
串口分包间隔	`5 ms`
串口分包长度	取决于固件；查询 `AT+UARTTL1=?` 或配置工具
CAN 波特率	`100 kbps`
CAN 传输目标	AT 指令表默认 `OFF`；需要 CAN 转串口时设置为 `UART`
CAN 传输模式	`DATA`
CAN 输出帧	标准数据帧；按应用配置 CAN ID
CAN 回环	`OFF`
CAN 数据拆分	`ON`
串口心跳	`OFF`；启用后默认间隔 `60 s`
CAN 心跳	`OFF`；启用后默认间隔 `60000 ms`
CAN 过滤器	`OFF`
指令回显	`OFF`
启动信息	`Start`

串口波特率和分包长度范围取决于固件。使用 1200 bps、1024 字节或 1460 字节分包前，请查询目标固件或配置工具。

3. 接线与调试

3.1 硬件连接

根据订购版本选择串口接线方式。
将 5~36 VDC 接到 + 和 -，注意极性。
将 CAN 总线接到 H、G 和 L：H 为 CAN 正端，L 为 CAN 负端，G 为 CAN 信号地。
连接串口：
- RS485：A 接 A、B 接 B，必要时连接信号地。
- RS232 或 TTL：对端 TX 接设备 RX，对端 RX 接设备 TX，GND 接 GND。接线前确认 TTL 电压等级。
只有在网关位于总线终端位置时才启用内置 120 Ω 终端电阻。
上电后，POWER 应保持常亮，WORK 应每秒闪烁一次。

Reload 行为取决于固件。使用前先确认其功能。AT+RSTCFG 恢复备份参数；AT+CLRCFG 执行完整恢复出厂。

3.2 配置工具

使用匹配的 USB 转 RS485、USB 转 RS232 或 TTL 转接器，将 PC 连接到设备串口。
打开配置工具并选择 CAN 设备类型。
使用默认参数 115200/N/8/1 和 NFC 流控打开串口。
按需要设置 CAN 波特率、传输目标、传输模式、帧参数、数据拆分、心跳和过滤器。
保存参数并重启设备。
从 CAN 和串口两侧分别发送测试数据，确认 UART 和 CAN1 指示灯活动。

3.3 进入 AT 配置模式

透明模式下通过串口进入 AT 模式：

发送 +++。
等待时间大于分包间隔且小于 3 s；建议等待 500 ms。
发送 a。
等待 +ok 后再发送 AT 指令。

设备接收到 +++ 后，最多约 3 s 暂停 CAN 透明输出，但其他数据仍可能干扰该序列。AT 模式不会在断电或重启后保持。

发送 AT+EXIT\r\n 并等待 OK，或重启设备，可返回透明模式。

4. 串口模式与分包

4.1 串口工作模式

透明模式（默认）：串口数据分包后通过 CAN 通道转发。
AT 指令模式：串口输入被解释为 AT 指令；设备处理指令期间会丢弃 CAN 透明数据。

每行只允许一个 AT 指令。新设置先写入运行参数区，重启后生效。

4.2 串口分包

满足以下任一条件时，网关会转发串口数据：

长度触发：接收数据达到设定的分包长度。
间隔触发：相邻字符之间的间隔达到设定的分包间隔。

有效分包长度范围和默认值取决于固件，请以目标固件帮助响应或配置工具为准。

text

AT+UARTTL1=5,1460

4.3 串口心跳

串口心跳按设定的间隔发送用户定义的十六进制数据包。

参数	范围 / 默认值
启用	`OFF` / `ON`，默认 `OFF`
间隔	`1~86400 s`，默认 `60 s`
数据	十六进制字符串，`2~64 字节`

使用 AT+HEARTEN1、AT+HEARTTM1 和 AT+HEARTDAT1 配置。

5. CAN 配置与数据格式

5.1 CAN 波特率

CAN 通道支持 10~1000 kbps，默认 100 kbps。支持的波特率列表可能随固件变化，使用 800 kbps 前请查询目标固件。

AT 指令中的波特率单位为 kbps，例如 100 kbps 写作 100，1 Mbps 写作 1000。

5.2 传输目标

Y201C 只有一个 CAN 通道和一个串口。要进行 CAN 与串口双向传输，将 CAN 传输目标设置为 UART：

text

AT+CAN1=100,UART,DATA

Y201C 使用 UART 作为传输目标。CAN 和 ALL 是多 CAN 型号可能使用的传输目标，不适用于本型号。

5.3 传输模式

模式	串口转 CAN	CAN 转串口
`DATA`	将串口数据放入 CAN 数据区，并使用已配置的 CAN 帧参数	仅返回 CAN 数据区
`ID_DATA`	将串口数据解析为 CAN ID 加数据；标准帧 ID 占 `2` 字节，扩展帧 ID 占 `4` 字节	返回 CAN ID 加数据
`FRAME`	解析包含帧信息、`4` 字节 ID 和 `0~8` 字节数据的完整帧	返回相同的完整帧结构
`MODBUS`	将通过校验的 Modbus RTU 数据转换为分段 CAN 数据	重组 CAN 数据，补充 Modbus RTU CRC 后输出到串口

通过 AT+CAN1 的第三个参数选择模式：

text

AT+CAN1=100,UART,DATA
AT+CAN1=100,UART,ID_DATA
AT+CAN1=100,UART,FRAME
AT+CAN1=100,UART,MODBUS

5.4 输出帧参数

DATA 模式下，单独配置 CAN 帧格式、帧类型和 ID：

text

AT+CAN1FRAME=STD,DATA,128

参数	取值
帧格式	`STD` 标准帧 / `EXT` 扩展帧
帧类型	`DATA` 数据帧 / `REMOTE` 远程帧
帧 ID	十进制 CAN ID，范围以所选帧格式支持的范围为准

这些参数只定义串口数据生成的 CAN 帧，不会改写或过滤从 CAN 总线直接接收的帧信息。

5.5 完整帧格式

FRAME 模式使用以下串口结构：

text

[帧信息：1 字节][CAN ID：4 字节][数据：0~8 字节]

帧信息字节定义如下：

位	字段	含义
7	`IDE`	`0` 标准帧；`1` 扩展帧
6	`RTR`	`0` 数据帧；`1` 远程帧
5~4	Reserved	保留
3~0	`DLC`	CAN 数据长度

标准帧和扩展帧的 CAN ID 字段均占 4 字节。例如，ID 为 0x123、包含 8 字节数据的标准数据帧表示为：

text

08 00 00 01 23 11 22 33 44 55 66 77 88

5.6 数据拆分

启用数据拆分后，超过 CAN 最大数据长度的串口数据会拆成多个 CAN 帧。关闭数据拆分时，超长串口数据包会被视为无效并丢弃。

text

AT+CAN1SPLIT=ON

DATA 模式下每个 CAN 帧最多携带 8 字节数据；FRAME 模式下，设备会先检查帧信息、CAN ID 和数据长度是否合法。

5.7 CAN 回环

回环会使通道发送的 CAN 帧被同一通道再次接收，并按当前传输方向和模式处理。仅用于台架测试。

text

AT+CAN1LOOP=ON

接入实际 CAN 总线前必须关闭回环。回环数据仍会经过 CAN 过滤器。

5.8 CAN 心跳

CAN 心跳按设定的间隔周期发送一个 CAN 帧。

text

AT+CAN1HTEN=ON
AT+CAN1HTTM=60000
AT+CAN1HTFRAME=STD,DATA,1792
AT+CAN1HTDATA=1122334455667788

参数	范围 / 默认值
启用	`OFF` / `ON`，默认 `OFF`
间隔	`10~86400000 ms`，默认 `60000 ms`
帧格式	`STD` / `EXT`，默认 `STD`
帧类型	`DATA` / `REMOTE`，默认 `DATA`
帧 ID	十进制，默认 `1792`（`0x700`）
数据	十六进制字符串，`2~16 字节`

5.9 CAN 过滤器

Y201C 为单 CAN 通道提供 8 组独立过滤器。启用的过滤器中任意一组匹配时，帧才会被接收。

过滤器参数	取值
状态	`ON` / `OFF`，默认 `OFF`
帧格式	`STD` / `EXT` / `ALL`
过滤模式	`ID` 精确 ID / `MASK` ID 加掩码
ID	十进制，`0~536870911`
掩码	十进制，默认 `536870911`（`0x1FFFFFFF`）

过滤器 m 使用 AT+CAN1FLTm，其中 m 为 1 至 8。在 MASK 模式下，掩码为 1 的 ID 位必须与配置的 ID 匹配。

过滤器 2 示例：

text

AT+CAN1FLT2=ON,STD,MASK,291,256

该配置接收标准帧中经掩码匹配的 ID，配置 ID 为十进制 291（0x123），掩码为十进制 256（0x100）。

6. Modbus RTU 转换

6.1 功能说明

在 MODBUS 模式下，串口侧使用标准 Modbus RTU。网关校验串口帧并丢弃无效数据；它不作为 Modbus 主站或从站运行，只负责验证和转发协议数据。

Modbus RTU 帧最大长度为 219 字节。CAN 数据重组后输出到串口时，网关会补充 Modbus RTU CRC。

Modbus 转换不支持 CAN 转 CAN 转发。

6.2 CAN 分段

CAN 数据使用 1 字节分段头，每个 CAN 帧后跟最多 7 字节 Modbus 数据：

text

CAN 数据 1：[分段标记][分段类型][分段计数]
CAN 数据 2~8：Modbus 数据字节

分段头定义如下：

位	字段	含义
7	分段标记	`0` 独立帧；`1` 分段帧
6~5	分段类型	`0` 首段；`1` 中间段；`2` 尾段
4~0	分段计数	分段序号，`1~31`

配置 Modbus 转换：

text

AT+CAN1=100,UART,MODBUS

7. AT 指令约定

7.1 格式规则

指令以 AT+ 开头，以 \r\n 结束。
指令不区分大小写，建议使用大写。
每行只发送一个指令。
指令最大长度为 256 字节。
多个参数使用 ASCII 逗号分隔。
等待上一条指令返回后再发送下一条；最大指令超时时间约为 5 s。

7.2 调用类型

类型	发送格式	返回格式
查询	`AT+CMD\r\n` 或 `AT+CMD?\r\n`	`+CMD:value`，随后返回 `OK`
设置	`AT+CMD=value1,value2...\r\n`	`OK`
帮助	`AT+CMD=?\r\n`	`+CMD:(range...)`，随后返回 `OK`

下文的指令示例省略末尾 \r\n，除非特别注明。

7.3 错误码

错误码	含义
`ARGS`	参数长度、值、格式或范围无效
`ARGC`	参数数量无效
`CMD_UNKNOWN`	未知指令
`CMD_FORMAT`	指令格式无效，例如缺少 `AT+`
`CMD_LENGTH`	指令超过最大长度
`DEV_MEMORY`	设备内存错误
`DEV_SAVE`	参数保存错误

8. 常用 AT 指令

8.1 设备与参数控制

指令	功能	说明
`AT+LIST`	列出支持的指令	查询目标固件的指令集
`AT+VER`	查询固件版本	返回版本字符串
`AT+DEVINFO`	查询设备信息	型号、版本、MAC、构建信息、生产时间和序列号
`AT+ECHO`	查询或设置指令回显	`ON` / `OFF`，默认 `OFF`
`AT+BOOTINFO`	查询或设置启动信息	`1~16` 字节，默认 `Start`
`AT+REBOOT`	重启设备	重启后应用已保存的运行参数
`AT+EXIT`	退出 AT 模式	返回透明模式
`AT+RSTCFG`	恢复备份参数并重启	等同于 Reload 恢复
`AT+BKCFG`	备份当前运行参数	调试完成后建议执行
`AT+CLRCFG`	恢复出厂参数并重启	完整恢复出厂

8.2 串口参数

指令	功能	范围 / 默认值
`AT+UART1=<baud>,<data>,<stop>,<parity>,<fc>`	串口设置	波特率列表取决于固件；默认 `115200,8,1,NONE,NFC`
`AT+UARTTL1=<tm>,<len>`	分包间隔和长度	`tm` 为 `1~300 ms`，默认 `5`；`len` 以固件报告范围为准
`AT+HEARTEN1=<state>`	串口心跳开关	`ON` / `OFF`，默认 `OFF`
`AT+HEARTTM1=<time>`	串口心跳间隔	`1~86400 s`，默认 `60`
`AT+HEARTDAT1=<data>`	串口心跳数据	十六进制字符串，`2~64 字节`

8.3 CAN 参数

指令	功能	范围 / 默认值
`AT+CAN1=<bps>,<target>,<mode>`	CAN 波特率、传输目标和模式	`target=UART`；模式 `DATA` / `ID_DATA` / `FRAME` / `MODBUS`；波特率默认 `100`
`AT+CAN1FRAME=<format>,<type>,<id>`	输出帧参数	`STD/EXT`、`DATA/REMOTE`、十进制 ID
`AT+CAN1LOOP=<state>`	CAN 回环	`ON` / `OFF`，默认 `OFF`
`AT+CAN1SPLIT=<state>`	串口数据拆分	`ON` / `OFF`，默认 `ON`
`AT+CAN1HTEN=<state>`	CAN 心跳开关	`ON` / `OFF`，默认 `OFF`
`AT+CAN1HTTM=<time>`	CAN 心跳间隔	`10~86400000 ms`，默认 `60000`
`AT+CAN1HTFRAME=<format>,<type>,<id>`	CAN 心跳帧	默认 `STD,DATA,1792`
`AT+CAN1HTDATA=<data>`	CAN 心跳数据	十六进制字符串，`2~16 字节`
`AT+CAN1FLTm=<state>,<format>,<mode>,<id>,<mask>`	第 `m` 组过滤器	`m=1~8`；`STD/EXT/ALL`；`ID/MASK`

9. 配置示例

9.1 CAN 转串口纯数据传输

在透明模式下发送 +++，短暂等待后发送 a，等待 +ok。
将串口参数匹配到主机：

text

AT+UART1=115200,8,1,NONE,NFC
AT+UARTTL1=5,1460

配置 CAN 通道和输出帧：

text

AT+CAN1=100,UART,DATA
AT+CAN1FRAME=STD,DATA,128
AT+CAN1SPLIT=ON

保存恢复副本并重启：

text

AT+BKCFG
AT+REBOOT

从串口侧发送最多 8 字节数据，使用 CAN 分析仪确认收到 ID 为 128 的标准数据帧。

9.2 完整帧传输

当主机需要指定或接收 CAN 帧格式、帧类型、ID 和数据长度时，使用完整帧模式：

text

AT+CAN1=100,UART,FRAME
AT+BKCFG
AT+REBOOT

按5.5 完整帧格式发送和接收完整帧结构。

9.3 CAN 上传输 Modbus RTU

将串口参数匹配到 Modbus RTU 主站或从站。
选择 Modbus 转换：

text

AT+CAN1=100,UART,MODBUS
AT+BKCFG
AT+REBOOT

从串口侧发送有效 Modbus RTU 帧。
按6.2 CAN 分段在远端 CAN 节点重组 CAN 帧。
确认 CRC 无效或格式错误的 Modbus 帧会被丢弃。

9.4 过滤器与心跳

仅启用应用所需的过滤器和心跳：

text

AT+CAN1FLT1=ON,STD,MASK,291,536870911
AT+CAN1HTEN=ON
AT+CAN1HTTM=60000
AT+CAN1HTFRAME=STD,DATA,1792
AT+CAN1HTDATA=1122334455667788
AT+BKCFG
AT+REBOOT

重启后使用 CAN 分析仪检查无关 ID 是否被过滤，以及心跳是否按预期周期发送。

10. 维护与故障排查

10.1 参数区域

网关使用三个参数区域：

运行区：AT 指令查询和修改的当前配置。
备份区：由 AT+BKCFG 写入，可由 AT+RSTCFG 或 Reload 恢复。
出厂区：制造商固定的默认值，由 AT+CLRCFG 恢复。

建议流程：

配置并测试运行参数。
调试完成后执行 AT+BKCFG。
需要恢复备份配置时使用 AT+RSTCFG。
只有在需要完整恢复出厂时才使用 AT+CLRCFG。

10.2 固件升级

关闭网关电源。
按住 Reload 按钮并上电。
设备进入串口升级模式且 WORK 快速闪烁后松开按钮。
使用配置工具加载固件。
升级后重新检查串口、CAN、心跳、过滤器和分包设置。

10.3 故障排查

现象	可能原因	建议措施
`POWER` 灯不亮	电源接线或极性错误	检查 `+/-`、供电电压、端子和反接保护
进入 AT 后没有 `+ok`	时序不正确或其他数据干扰	重试 `+++`，等待约 `500 ms`，发送 `a`，等待 `+ok`
串口数据没有到达 CAN	传输目标为 `OFF`、CAN 波特率或模式错误	设置 `AT+CAN1=...,UART,...`，匹配 CAN 波特率和帧模式
CAN 数据没有到达串口	接线、过滤器或 CAN 帧格式错误	检查 `H/G/L`，测试时关闭过滤器，并确认 `DATA`、`ID_DATA` 或 `FRAME` 格式
CAN 总线报错	波特率不一致、接线或终端电阻问题	匹配波特率，检查极性和信号地，仅在总线端点使用 `120 Ω`
长串口数据包被丢弃	数据拆分关闭或长度超过当前限制	启用 `AT+CAN1SPLIT=ON` 并查询 `AT+UARTTL1=?`
Modbus 帧被丢弃	CRC、功能帧或分段数据无效	校验 Modbus RTU 帧，并按顺序重组 CAN 分段
没有心跳	心跳未启用或参数未生效	启用对应心跳，使用 `AT+BKCFG` 保存并重启
过滤后的数据缺失	启用的过滤器没有匹配 CAN ID	临时关闭过滤器，或检查 `STD/EXT`、ID 和掩码
Reload 后参数恢复旧值	目标参数未备份	重新配置并执行 `AT+BKCFG`

10.4 指示灯参考

POWER 常亮：设备已正常供电。
WORK 每秒闪烁：设备正常运行。
WORK 快速闪烁：串口固件升级模式。
UART TX / UART RX：串口活动。
CAN1：CAN 数据活动。
CAN1 ERR：CAN 错误指示。

制造商： 湖南研几科技有限公司
地址： 中国湖南省长沙市雨花区迎新路复地星光天地 1 栋 21014 室
邮箱： [email protected]
网站： www.yengear.com

规格书

技术手册

规格书

使用说明书

技术手册

规格书

技术手册

规格书

使用说明书
