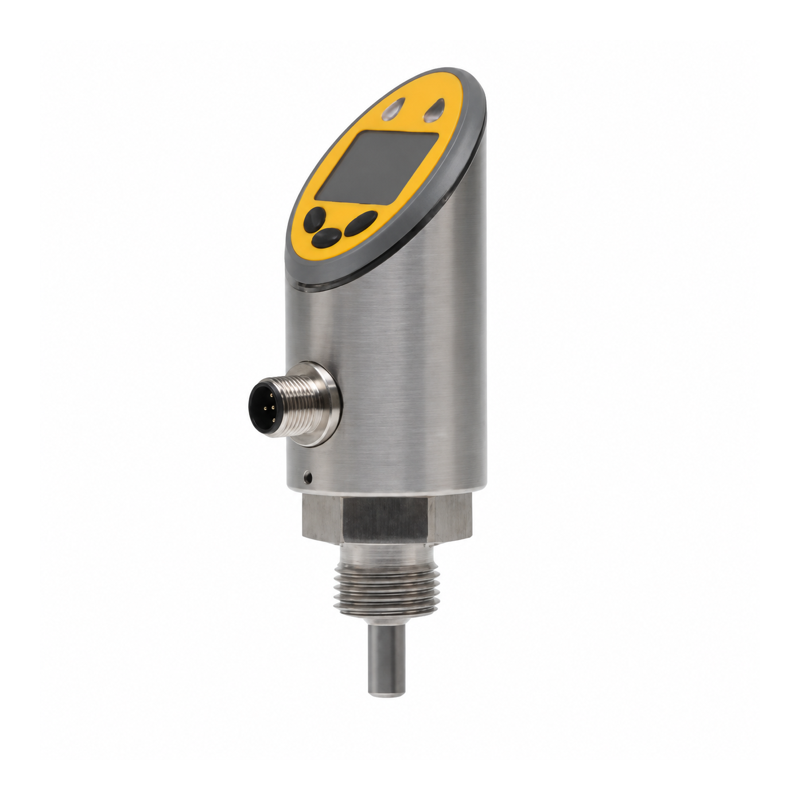

双输出温度开关规格书

概述

Pt1000、本地显示及两路可配置输出，可设置单报警、两个独立报警或窗口报警。螺纹探头为四针接口；液体温度超过 100 °C 时，应选分体电子头及适当外置探头，使电子头保持正常环境温度。

技术规格

参数	规格
测温范围	-50～150 °C，探头和结构须适合过程温度
测温元件	Pt1000
标称精度	0.5 °C
电源	24 V DC ±10%
设备电流	<100 mA，负载另计
开关输出	两端口均设开关模式时为 2 路
输出形式	NPN、PNP 或推挽，可配置
开关电流	标称 250 mA；单路、合计及感性负载限值须确认
动作点	-49.8～150 °C
复位点	-50～149.8 °C
最小 SP/rP 间距	0.2 °C
设置分辨率	0.1 °C
行为	NO/NC；迟滞或窗口；可配置故障输出
OUT1	开关或配置接口
OUT2	开关或 4–20 mA / 20–4 mA
接头	M12 A 编码，4 针
过程连接	G1/2 外螺纹
外壳 / 探头	304 不锈钢 / 316L 不锈钢
环境温度	-40～80 °C
防护等级	IP65

阈值设置

按模式键进入菜单，设置 SP1/rP1；OUT2 用作开关时再设 SP2/rP2。选择电气类型、NO/NC、迟滞或窗口、故障状态，再保存并退出。确认单项数值不等于已保存整套参数。

SP 必须高于 rP，并满足最小间距和量程。OUT2 的模拟与开关功能二选一，要两个独立报警须设为开关。

示例	设置及验证
高温	OUT1：PNP、NO、迟滞；SP1=60 °C、rP1=55 °C；分别验证动作、复位
独立低 / 高温	OUT1：NC 迟滞，SP1=22 °C、rP1=20 °C；OUT2：NO 迟滞，SP2=60 °C、rP2=55 °C
单路窗口	下限 20 °C、上限 60 °C，选择输出极性；只传区间内或外的一个状态

验证边界、上电和故障行为。

针脚与安装

1 为电源正，2 为 OUT2，3 为 0 V，4 为 OUT1/配置接口。PNP 设开关模式后通过信号继电器接无线 DI。

订购注明介质、温度范围、接口、插入长度、材质及输出用途。探头须适当浸没或热接触，报警余量应计入热响应和温度梯度。
