投入式液位控制器规格书

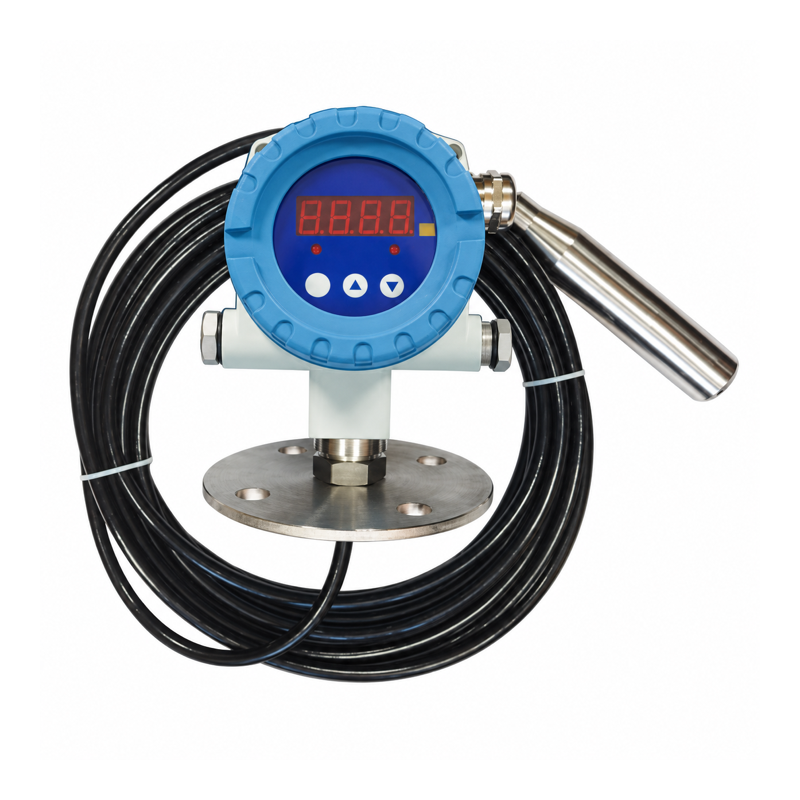

投入式液位控制器

概述

采用投入式静压探头，独立电子头显示测量液位，本地显示并配置两路独立高低液位继电器报警。可用单路实现单报警。

每路独立设置数值动作和复位点，动作高于复位为高液位报警，动作低于复位为低液位报警，两值差形成迟滞。使用配置的液位单位，保存退出并逐路测试动作及复位。两继电器是独立报警，不能据此认定单路窗口或水泵高低液位启停保持逻辑。

每个隔离报警触点接无线模块一个 DI 和 COM，两个独立状态用两个 DI。触点额定值（含最小开关负载）须适合 DI。

例如一路在 400 mm 动作、低于 395 mm 释放，另一路低于 100 mm 动作、升至更高复位点释放。水泵启停应另定义上下限间保持和上电行为，独立报警本身不提供此时序。

液体密度影响压力到液位换算，非水介质须注明密度。探头安装在目标深度，避开沉积和强进水流；带通气参考的电缆须保持通气，电子头与线缆端部防潮。

注明满量程、介质密度、探头材质、电缆材质长度、供电、双继电器及阈值；取得精度、探头 / 电子头环境等级、端子图及触点负载限制。
