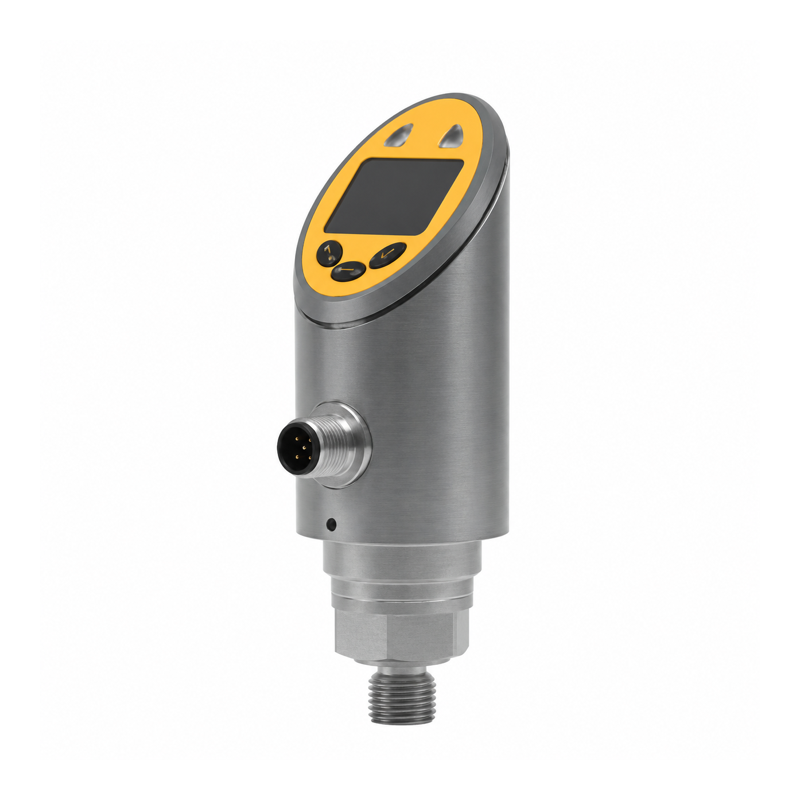

双输出压力开关规格书

概述

本地显示、两路可配置开关输出，支持单报警、两个独立报警或一个窗口报警。0–10 bar 版本为五针接头，两路开关输出及独立电流输出。

技术规格

参数	规格
测量范围	0–10 bar，等于 0–1 MPa
该量程最大过压	20 bar
标称精度	0.5%
电源	24 V DC ±10%
设备工作电流	<100 mA，所接负载另计
开关输出	2 路
输出形式	NPN、PNP 或推挽，可配置
开关电流	标称 250 mA；单路、合计及感性负载限值须确认
输出模式	NO/NC；迟滞或窗口模式
动作点范围	0.05–10 bar
复位点范围	0–9.95 bar
最小 SP/rP 间距	0.05 bar
设置分辨率	0.01 bar
模拟输出	4–20 mA
配置	本地按键，可用配置接口
接头	M12 A 编码，5 针
过程连接	G1/4 外螺纹
外壳	不锈钢
环境温度	-40～80 °C
防护等级	IP65

报警设置

两路分别设置动作点和复位点，迟滞模式用于稳定的上下限状态，窗口模式用于区间报警；选择 NO/NC 和传感器故障输出。例如高压在约 6 bar 动作、约 5.5 bar 复位，另一路可独立设低压。阈值须符合设备和量程。

设置分辨率是调节步进，不等于测量精度；正常压力须在量程内，过压值是限值而非工作目标。

接线与订购

针脚	功能
1	电源正
2	OUT2 开关输出
3	0 V
4	OUT1 开关输出 / 配置接口
5	4–20 mA

驱动信号继电器时将 OUT1 设为开关模式，按针号接线，不能仅凭线色。PNP 接 Y401/Y402/Y403 时，每路独立报警配一个信号继电器，仅将无源触点接 DI/COM。

订购注明压力范围及参考类型、过程连接、介质、密封兼容性、输出和线缆，使阈值及过程峰值满足压力限值。投用前检查显示、双输出、故障响应及参数掉电保持。
