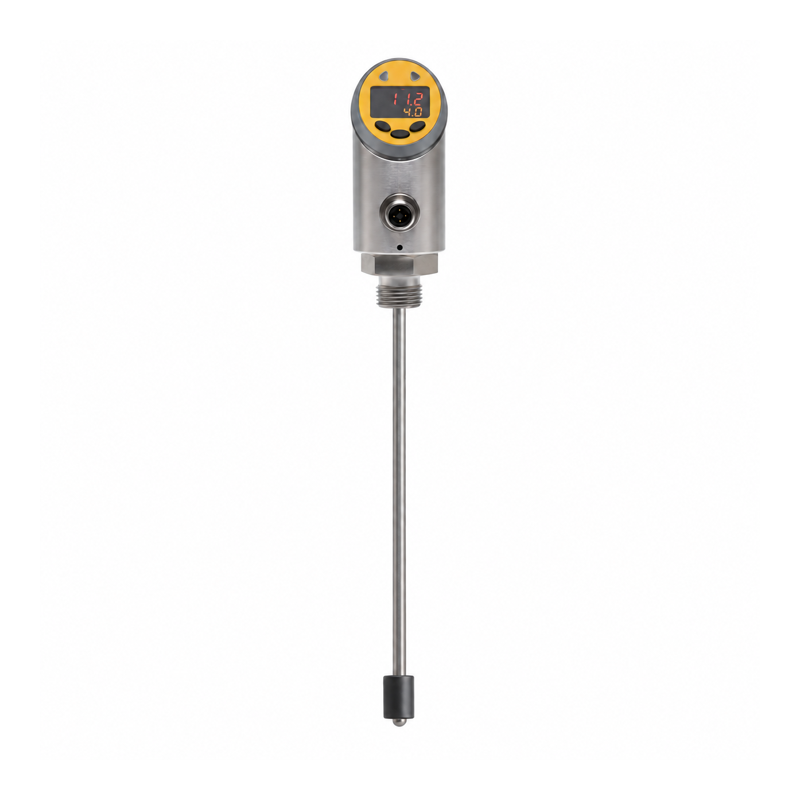

液位温度开关规格书

概述

用于紧凑水箱的浮子位置和温度测量。两端口均为开关时，一路温度、一路液位，各支持迟滞或窗口。液位输出可传单报警或上下限合并窗口状态；独立高低液位须选双液位输出控制器，如浮球液位控制器。

技术规格

参数	规格
标准杆长	250 mm 或 500 mm
有效测量区间	40 mm 至杆长减 40 mm
250 / 500 mm 杆有效区	40–210 mm / 40–460 mm
液位原理	磁性浮子位置测量
液位精度	5 mm
液位动作点	45 mm 至杆长减 40 mm
液位复位点	40 mm 至 SP2 减 5 mm
最小液位间距	5 mm
浮子	NBR
测温元件	Pt1000
测温范围	-50～150 °C，另核实介质、过程和浮子限值
温度精度	0.5 °C
温度动作 / 复位范围	-49.8～150 °C / -50～149.8 °C
温度设置分辨率 / 最小间距	0.1 °C / 0.2 °C
电源	24 V DC ±10%
设备电流	<200 mA，负载另计
输出形式	NPN、PNP 或推挽，可配置
开关电流	标称 250 mA；单路、合计及感性负载限值须确认
OUT1	温度开关或配置接口
OUT2	液位开关或液位 4–20 mA / 20–4 mA
输出模式	NO/NC；迟滞或窗口模式
接头	M12 A 编码，4 针
过程连接	G1/2
防护等级	IP65

输出设置

杆首尾各 40 mm 不参与有效测量，阈值须在有效区并保持规定间距。温度 OUT1 设 SP1/rP1，液位 OUT2 设 SP2/rP2；各自选择迟滞 / 窗口、极性及故障行为。需要物理液位报警时将 OUT2 设为开关，保存退出。

窗口的 SP2 为上界、rP2 为下界，只产生一个合并状态，不能区分越过哪侧。显示偏移仅改变屏幕液位读数，开关阈值和模拟信号仍按原参考，应先确认参考再设报警。

1 脚电源正，2 脚 OUT2 液位，3 脚 0 V，4 脚 OUT1 温度 / 配置。每路 PNP 配信号继电器；温度和液位独立传输用两 DI，仅液位窗口用一 DI。

安装订购

注明杆长、水箱尺寸、密度、介质兼容性、浮子材料、接口和温度。浮子应自由移动，电子头与连接器应处于允许环境内。

相关文档：传感器与无线 I/O 集成 / 传感器目录。
