USB 转 RS485/RS422 转换器使用说明书

规格书 / 驱动

1. 概述与功能

USB 供电，支持异步 RS485 两线半双工及 RS422 四线全双工，自动方向控制，无需 RTS/DTR。可点对点或多点，每转换器最多 32 个节点。支持 USB V1.1/1.0、EIA RS485/RS422，主机侧 USB-A 公头、现场侧 DB9 公头，带浪涌 / ESD 保护，支持多个 Windows 版本及 Linux。

2. 参数资料与硬件差异

功能介绍给出的参考能力为最高 921.6 kbps、9600 bps 下最远 1200 m。原使用手册提取参数为：

参数	原手册记录
波特率	300–128000 bps，自动识别
参考距离	128000 bps 约 300 m；38400 bps 约 600 m；9600 bps 约 1200 m；USB 最长 5 m
保护	每线约 600 W 雷击 / 浪涌、最高 5 kV 静电
保护器件	TVS 与放电管，正常高阻、瞬态钳位，低极间电容
接口引用	标准 USB；原文同时引用 RS422/485 的 RJ45 和 DB9 公头
提取尺寸	线长约 1500 mm、本体约 36 × 16 mm；文本未含确切机械图
环境	-25～+70 °C，5～95% RH
系统	Windows 95/98/2000/XP/Vista/7/8/8.1/10、Linux；原文另提 IMAG
隔离	原手册称工业光电隔离接口转换器，表示 USB 与串口侧有隔离

与规格书的 300–921600 bps、±15000 V、35 × 20 × 69.5 mm、-20～75 °C 不同，须确认交付硬件及对应手册，不能合并为同一硬件保证值。

USB 信号为 VCC、DATA+、DATA−、GND、FG；RS485 为 T+、T−、GND；RS422 增加 R+、R−。采用双绞线或屏蔽双绞线。

3. 接口及模式

USB-A 连接电脑供电及数据，USB 线建议不超过 5 m。DB9 针脚：

针脚	信号	说明	RS422 全双工	RS485 半双工
1	T/R+	发送 / 接收 A+	TX(A+)	A+
2	T/R−	发送 / 接收 B−	TX(B−)	B−
3	RXD+	接收 A+	RX(A+)	—
4	RXD−	接收 B−	RX(B−)	—
5	GND	信号地	GND	GND
6–9	N/A	保留，未用	—	—

支持 RS422 点对点 / 多点四线全双工，RS485 点对点 / 多点两线半双工。

RS485：1、2 脚接 A+/B−，5 脚接网络参考地；多点 A+ 共总线、B− 共总线，在物理两端终端。

RS422：1、2 脚 TX+/TX− 接设备 RX+/RX−；3、4 脚 RX+/RX− 接设备 TX+/TX−，5 脚为公共信号地。多点需检查接收器负载，不能将多个发送器直接并接。

终端常用 120 Ω / 1/4 W，按线路末端与拓扑配置；长总线和高噪声环境另核对偏置和接地。

4. 安装和通信设置

检查转换器及线缆无损，接电脑 USB，再按 RS485 或 RS422 模式接现场侧。检查主机和设备供电；电源灯应亮，具备数据灯的型号通信时应闪烁。两端波特率（如 9600、19200、38400、115200 bps）、数据位（通常 8）、停止位（1/2）、校验（无/奇/偶）一致，距离按速率及实际线路验证。

5. 排障

不通时检查 USB、线缆、供电、A/B、RX、信号地及指示。丢包或乱码时重新核对串口参数、终端、接地、线长、拓扑及附近强干扰。

6. 连接示例

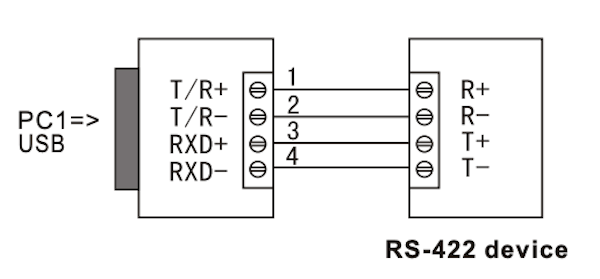

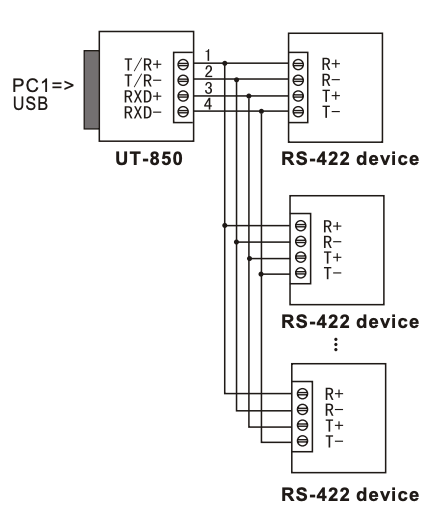

RS422 点对点	RS422 多点

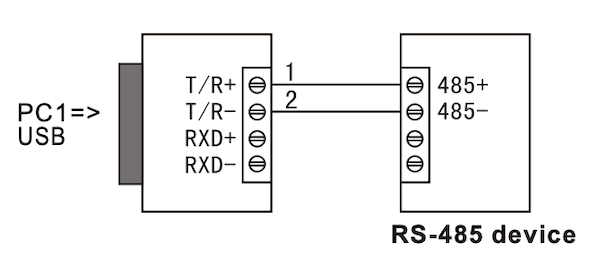

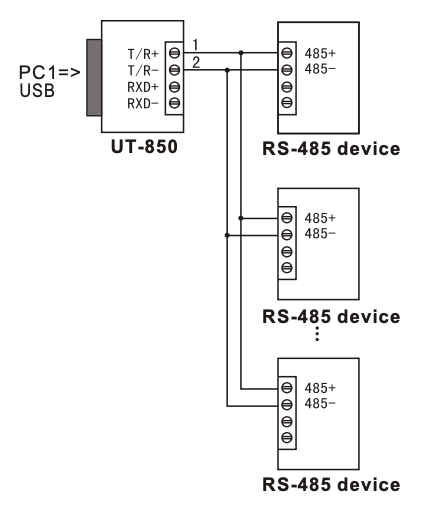

RS485 点对点	RS485 多点

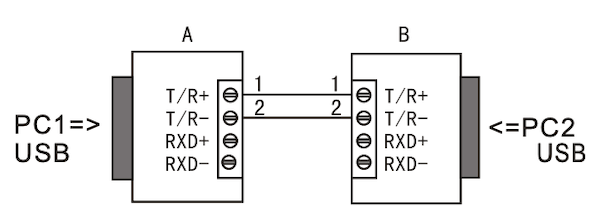

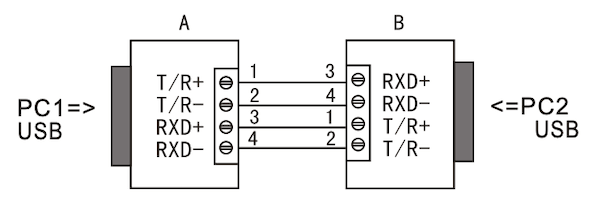

两转换器全双工	两转换器半双工

7. 驱动

通常使用 Prolific PL2303TA 或同类 USB 串口桥，驱动支持随系统及芯片版本变化，部署新环境时按对应驱动包确认。
