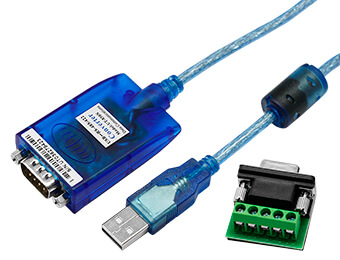

USB 转 RS485/RS422 转换器规格书
1. 概述
USB 供电，无需外部电源，将 USB 转为 RS422/RS485 平衡差分信号。自动控制收发方向，无需 RTS/DTR 或跳线，支持 RS422 四线全双工、RS485 两线半双工，点对点或一对多；多点每转换器最多 32 个设备。串口端为 DB9 公头，带浪涌和静电防护，低电容保护器件用于维持高速传输。
2. 主要特性
USB 至 RS485/RS422 转换，自动识别串行信号速率、自动数据方向控制。
3. 技术参数
| 参数 | 规格 |
|---|---|
| 标准 | USB V1.1、EIA RS485、RS422 |
| USB 信号 | VCC、DATA+、DATA−、GND、FG |
| RS485 信号 | T+、T−、GND |
| RS422 信号 | T+、T−、R+、R−、GND |
| 模式 | 异步；点对点 / 多点；两线半双工 / 四线全双工 |
| 速率 | 300–921600 bps，自动识别 |
| 负载 | 最多 32 个 RS422 或 RS485 设备 |
| 距离 | RS485/422：9600 bps 时 1200 m；USB ≤5 m |
| 速率与距离 | 921600～9600 bps 对应 0～1200 m 的参考范围 |
| 保护 | 浪涌及 ±15000 V 静电保护 |
| 接口 | USB A 类接口；现场侧 DB9 公头，USB 接头形态以实物为准 |
| 介质 | 双绞线或屏蔽线 |
| 尺寸 | 35 × 20 × 69.5 mm |
| 环境 | -20～75 °C，5～95% RH |
| 系统 | Win98 / 2000 / XP / Vista / 7 / 8 / 8.1 / 10 / Linux 等 |
| 主芯片 | Prolific PL2303TA |
4. DB9 针脚
| 针脚 | 信号 | 说明 | RS422 全双工 | RS485 半双工 |
|---|---|---|---|---|
| 1 | T/R+ | 发送 / 接收 A+ | TX(A+) | A+ |
| 2 | T/R− | 发送 / 接收 B− | TX(B−) | B− |
| 3 | RXD+ | 接收 A+ | RX(A+) | — |
| 4 | RXD− | 接收 B− | RX(B−) | — |
| 5 | GND | 信号地 | GND | GND |
| 6–9 | N/A | 保留，未用 | — | — |

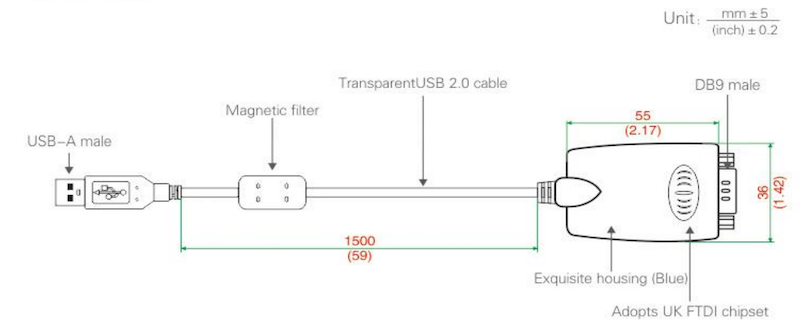

5. 结构尺寸
配套手册保留了另一组历史硬件参数，速率、保护和温度等存在差异，选型须按实际交付硬件确认。
