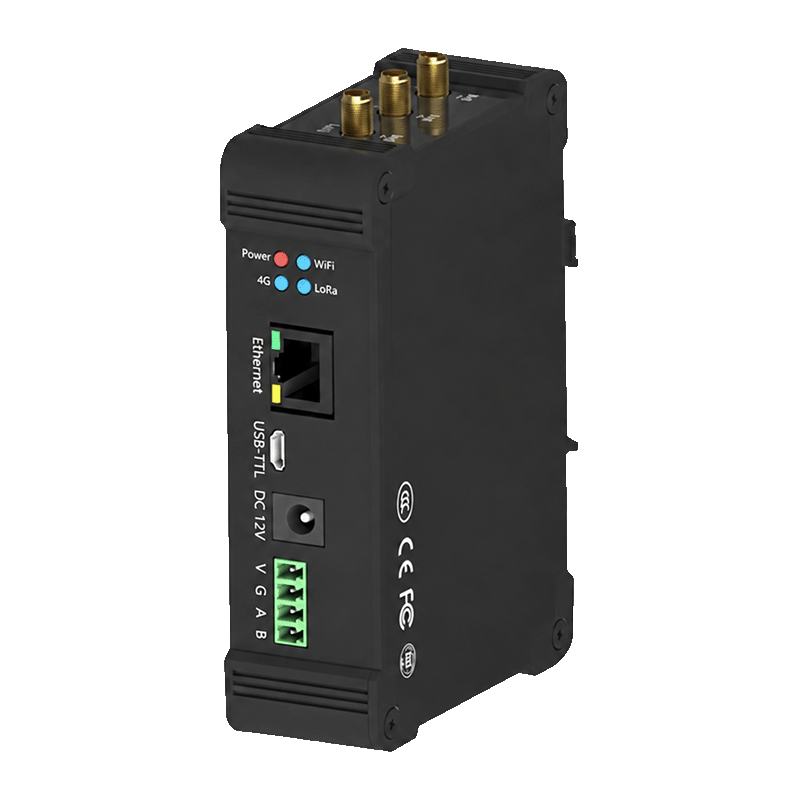

Appearance
Y511-L LoRaWAN 室内边缘网关规格书
1. 概述
Y511-L 接收 LoRaWAN 终端报文并转发至外部 Network Server。可选本地 Network Server（NS）和 Application Server（AS）软件，在网关上处理设备激活、会话与应用数据。本地服务配置还支持 JavaScript 数据处理及 MQTT、HTTP、TCP、WebSocket、Modbus TCP/RTU 应用集成。
| 项目 | 说明 |
|---|---|
| 产品类型 | LoRaWAN 室内边缘网关 |
| 支持的终端 LoRaWAN 版本 | 1.0.2 / 1.0.3 / 1.0.4 |
| 终端类别 | Class A / Class C |
| 默认频率计划 | CN470 |
| 支持频率计划 | CN470、EU433、EU868、AU915、IN865、AS923、RU864、US915 |
| 回传 | 10/100 以太网、Wi-Fi；可选 4G |
| 使用环境 | 室内 |
2. 型号配置
| 配置 | 接收通道 | 下行通道 | 选型说明 |
|---|---|---|---|
| Y511-L 8 通道 | 8 | 1 | 适合较低的并发无线流量 |
| Y511-L 16 通道 | 16 | 2 | 更多接收通道，具有两路发射路径 |
通道数表示无线收发路径，不是固定设备容量。设备容量取决于空中时间、上报周期、载荷长度、干扰和下行流量；即使配置两路发射路径，下行能力仍受区域限制、双工模式和服务器调度约束。
3. 主要特性
- 向远程 Network Server 转发无线数据，或选配本地 NS/AS 服务。
- 本地网页配置及固件升级；远程管理须由固件支持并启用访问。
- 配套本地服务软件支持 JavaScript 载荷解析、消息转换、下行编码、定时采集和本地控制规则。
- MQTT、HTTP、TCP、WebSocket 路由须由本地服务软件提供，各协议支持的消息方向不同。
- 配套软件支持 Modbus TCP 及 RS485 Modbus RTU，以映射寄存器访问终端数据。
- 以太网、Wi-Fi、可选 4G 回传；网络优先级按固件支持配置。
在纯转发模式下，外部 Network Server 管理终端激活和会话，网关只传输无线报文。
4. 技术规格
4.1 LoRaWAN 无线参数
| 参数 | 规格 |
|---|---|
| 频率计划 | CN470、EU433、EU868、AU915、IN865、AS923、RU864、US915，默认 CN470 |
| 终端协议与类别 | LoRaWAN 1.0.2 / 1.0.3 / 1.0.4；Class A / Class C |
| 通道配置 | 8 RX / 1 TX 或 16 RX / 2 TX |
| 发射功率 | 最高 27 dBm |
| 接收灵敏度 | 最低 -140 dBm @ SF12，BW125 kHz |
| 无线硬件带宽 | 7.8～500 kHz；可用 LoRaWAN 参数由区域计划决定 |
| 扩频因子 | SF7～SF12 |
| 参考距离 | 视距最远 12 km、城市环境最远 5 km；受天线位置和高度、遮挡及干扰影响，须现场验证 |
4.2 网络与现场接口
| 接口或功能 | 规格 |
|---|---|
| 以太网 | 10/100 Mbps RJ45 |
| 4G | 选配，模块与运营商频段随订购型号变化 |
| Wi-Fi | 2.4 GHz，AP+STA，IEEE 802.11 b/g/n |
| RS485 | 标配 A/B 硬件；Modbus RTU 数据访问需要配套本地服务软件 |
| USB | MicroUSB USB-TTL 调试及日志接口 |
| SIM 卡 | 4G 配置使用标准 SIM 卡 |
| 配置 | 本地网页；远程配置须由固件支持并启用 |
| 应用协议 | 本地服务配置支持 MQTT、HTTP、TCP、WebSocket |
| 工业集成 | 配套软件提供 Modbus TCP/RTU 服务，PLC 访问映射后的终端寄存器 |
4.3 电气参数
| 参数 | 规格 |
|---|---|
| 电源 | DC 9～28 V，典型 DC 12 V |
| 最大电流 | DC 12 V 下 1.25 A |
| 平均功耗 | ≤5 W |
| 最大功耗 | 高功耗的 16 通道全双工配置最高 15 W |
5. 接口与指示灯
接头位置随通道、回传和现场接口配置变化，以实物标签为准。
| 接口 | 功能 |
|---|---|
| DC 电源 | DC 9–28 V；5.5 × 2.1 mm 插座与电源端子并联 |
| 外壳接地 | 保护接地 |
| 以太网 | 网络回传和本地管理 |
| LoRa 天线 | LoRaWAN 无线通信 |
| Wi-Fi 天线 | Wi-Fi 通信 |
| 4G 天线 / SIM 卡槽 | 选配蜂窝网络 |
| RS485 A/B | 配套本地服务软件提供数据访问 |
| 恢复出厂 | 恢复配置的出厂参数 |
| 指示灯 | 含义 |
|---|---|
| Power | 电源状态 |
| Wi-Fi | 闪烁：启动中；常亮：已启动；熄灭：未启动或失败 |
| 4G | 4G 型号的搜网、待机及数据状态 |
| LoRa | 常亮：无线模块已启动；熄灭：未启动或失败；与服务器的连接须另行检查 |
6. 机械与环境
| 参数 | 8 通道配置 | 16 通道配置 |
|---|---|---|
| 尺寸 | 120.4 × 79.7 × 34 mm | 125.5 × 120.4 × 34 mm |
| 重量 | 约 1 kg | 约 1.5 kg |
| 工作温度 | -20～70 °C | -20～70 °C |
| 存储温度 | -40～85 °C | -40～85 °C |
| 湿度 | 0～95% RH，无冷凝 | 0～95% RH，无冷凝 |
| 安装 | 使用配套支架导轨或壁挂安装 | 使用配套支架导轨或壁挂安装 |
7. 订购与部署说明
- 明确频率计划、通道数量及半双工 / 全双工硬件；AS923 须注明子频段计划。
- 终端、网关与 Network Server 的信道设置须匹配。
- 4G、本地 NS/AS、应用协议和 Modbus 集成按需配置，核实蜂窝模块支持的运营商频段。
- 核对接头、天线数量和装箱清单，接好 LoRa 天线后再上电。
- 截图及支持日志中应去除账号、设备密钥和私有证书。
