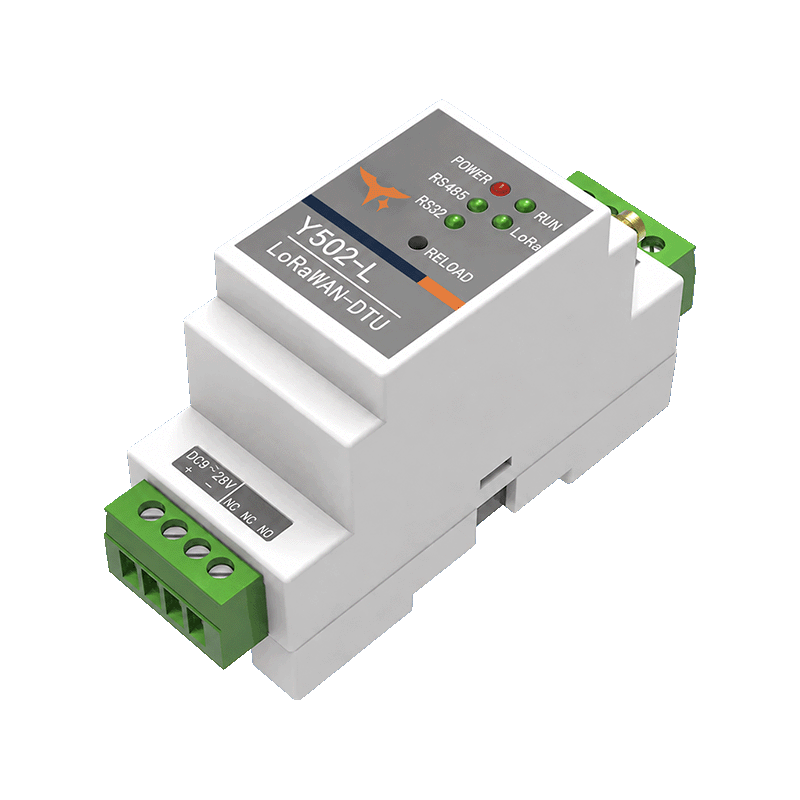

Appearance
Y502-L LoRaWAN 串口 DTU 规格书
1. 概述
Y502-L 通过 1 路隔离 RS485 和 1 路隔离 RS232，将 PLC、仪表、记录仪和串口传感器接入 LoRaWAN。支持串口透传、定时轮询、数据变化上报及远程命令。轮询可使用 Modbus RTU 或自定义帧，按 ASCII 或十六进制输入。
| 项目 | 规格 |
|---|---|
| 产品类型 | 工业 LoRaWAN 串口 DTU |
| 串口 | 1 路隔离 RS485 + 1 路隔离 RS232 |
| 直接 I/O | 无 DI、DO、AI、AO |
| LoRaWAN 版本 | 1.0.3 |
| 激活 / 类别 | OTAA / ABP；Class A / Class C |
| 参考频率计划 | CN470 |
| 支持频率计划 | CN470、EU433、EU868、AU915、IN865、AS923、RU864、US915 |
| 兼容网关 | 频率计划与信道匹配的 Y501-L、Y511-L |
2. 型号与定位
-L 表示 LoRaWAN 版本。测量和控制能力由连接的串口设备及其协议决定。需要直接接入信号时，选用 Y503-2220-L，其配置为 2 DI + 2 DO + 2 AI。
3. 主要特性
- 对主动发送或响应应用命令的设备进行透明串口传输。
- 配置轮询命令、周期和上行端口；根据连续采集结果进行变化上报。
- 可配置心跳周期。
- 本地串口配置；远程参数、读取、控制和配置命令以固件支持为准。
4. 技术规格
无线参数
| 参数 | 规格 |
|---|---|
| 协议 / 版本 | LoRaWAN 1.0.3 |
| 激活 / 类别 | OTAA / ABP；Class A / Class C |
| 频率计划 | CN470、EU433、EU868、AU915、IN865、AS923、RU864、US915 |
| 发射功率 | -1～22 dBm，可配置并受区域限制 |
| 最大射频输入 | <10 dBm |
| 带宽 | 固定 125 kHz |
| 扩频因子 | SF7～SF12 |
| 标称速率 | 约 5.5、3.1、1.8、1.0、0.6、0.3 kbps |
| 接收灵敏度 | -135 dBm @ SF12，BW125 kHz |
| 谐波 | < -40 dBm @ 1 GHz |
信道组和功率应符合所选区域硬件限制。实际吞吐量受扩频因子、载荷、周期、确认机制和无线法规限制。
串口
| 参数 | RS232 | RS485 |
|---|---|---|
| 接口 | 隔离三线 TXD、RXD、GND | 隔离 A+、B- |
| ESD 保护 | 15 kV | 15 kV |
| 数据位 | 8 | 8 |
| 停止位 | 1 或 2 | 1 或 2 |
| 校验 | 无、奇、偶 | 无、奇、偶 |
| 波特率 | 2400、4800、9600、19200、38400、57600、115200 bps | 2400、4800、9600、19200、38400、57600、115200 bps |
| 出厂默认 | 115200 bps，8N1 | 9600 bps，8N1 |
串口参数应与现场设备匹配，按其协议、地址和寄存器表设置轮询帧及解码。
电气与采集
| 参数 | 规格 |
|---|---|
| 电源 | DC 9–28 V；建议 DC 12 V / 1 A |
| 最大电流 | DC 12 V 下 0.5 A |
| 平均功耗 | 低占空比运行时 ≤0.5 W |
| 工作模式 | 透明传输、主动采集 |
| 采集任务 | 最多 16 个脚本，另有心跳任务 |
| 命令格式 | HEX 或 ASCII |
| 单脚本最大长度 | 40 字节 |
| 脚本周期 | 10–86,400 s |
| 远程功能 | 参数设置、读取、控制及固件支持的配置命令 |
调试时记录任务帧、周期、端口及载荷解析规则，采用对应固件的命令和载荷定义。
5. 接口与指示灯
| 接口 | 功能 |
|---|---|
| 电源 | DC 9–28 V |
| 复位键 | 短按复位；双击进入配置；长按 5 s 恢复出厂 |
| LoRa | SMA 母头天线接口 |
| RS485 | A+、B- |
| RS232 | TXD、RXD、GND |
| 指示灯 | 含义 |
|---|---|
| POWER | 常亮为供电正常；灭为断电或异常 |
| RUN | 闪烁为正常运行；常亮或灭应检查异常 |
| LoRa TX | 无线发送时短亮或闪烁 |
| RS232 RX / RS485 RX | 对应串口接收时闪烁 |
6. 机械、环境及包装
| 参数 | 规格 |
|---|---|
| 安装 | 35 mm DIN 导轨 |
| 尺寸 | 87.65 × 36.54 × 59.3 mm |
| 重量 | 约 0.5 kg |
| 工作温度 | -40～85 °C |
| 存储温度 | -50～95 °C |
| 湿度 | 0–95% RH，无冷凝 |
| 参考包装 | DTU、DC 12 V / 1 A 电源、LoRa 天线各 1 个；以装箱单为准 |
7. 网关兼容与部署
串口设备 → Y502-L → LoRaWAN → Y501-L / Y511-L → Network Server 或本地服务 → 应用
透传将串口字节封装为 LoRaWAN 数据包，受包长、空中时间及下行调度限制。测试最长消息，并根据完整无线链路设置请求超时。CN470 为参考部署计划；终端、网关和服务器信道组须匹配，AS923 还须指定子计划。
| 方向 | 数据 |
|---|---|
| 上行 | 串口数据、心跳、状态、采集结果 |
| 下行 | 串口、读取、控制及固件支持的配置命令 |
载荷格式、FPort、缩放和确认规则均按实际固件定义执行。
8. 订购说明
明确区域硬件、Class A/C、现场 RS485/RS232 接口、协议、波特率、地址、寄存器表、轮询周期及载荷格式。使用对应硬件的固件与配置文件。
