Y331-0020/0040/0060/0080 全隔离多量程模拟量输入模块规格书

技术手册 / 串口 I/O 模块

1. 概述

提供 2、4、6、8 路直流电压 / 电流 AI，各输入通道之间隔离，覆盖毫伏、电压、毫安及安培量程。

2. 订购信息

四位编码依次为 DI / DO / AI / AO，所有零均须保留。0080 表示 0 DI、0 DO、8 AI、0 AO。

型号	DI	DO	AI	AO
Y331-0020	0	0	2	0
Y331-0040	0	0	4	0
Y331-0060	0	0	6	0
Y331-0080	0	0	8	0

标配隔离 RS485 / Modbus RTU，可选 RS232 或隔离 CAN；订购注明接口及信号量程。RS232 的串口参数、针脚及隔离，CAN 的速率、节点和消息定义须另取得接口专用资料。

3. 主要特性

各通道独立电压 / 电流端子，地址及波特率拨码，看门狗及反接、过流、过压、浪涌、ESD 防护。

4. 技术规格

参数	规格
电源	6–36 VDC
保护	过流、过压、反极性、浪涌、ESD
ADC	12 位；每通道内部采样 200 kHz、数据更新 30 Hz
电源电流	<1 A
电压量程	0–100 mV、0–500 mV、0–5 V、0–10 V、0–30 V
电流量程	0–20 mA、4–20 mA、0–2 A、0–10 A
电压分辨率	0–500 mV：0.01 mV；0–5 / 10 / 30 V：1 mV
电流分辨率	毫安量程 1 µA；安培量程 1 mA
电压 / 毫安精度	±0.1%
安培精度	±1%
输入隔离	通道间隔离
通信隔离	RS485、CAN 选项
协议	RS485 Modbus RTU，配置与寄存器见技术手册

5. 接口与接线

电源 DC+/DC−；电压各路 V+/V−；电流各路 I+/I−；A/H、B/L 按接口图；PE 按型号图接地；拨码设地址和速率；指示有 PWR、RUN、BAT、ERR 和数字通道灯。

按实物标签识别通道。电压输入并联信号源，电流输入串入回路。各通道输入和返回端分别接线，以保留通道隔离。

6. 机械与环境

螺钉安装，工作温度 -40～+85 °C。安装间距按所订硬件图纸。

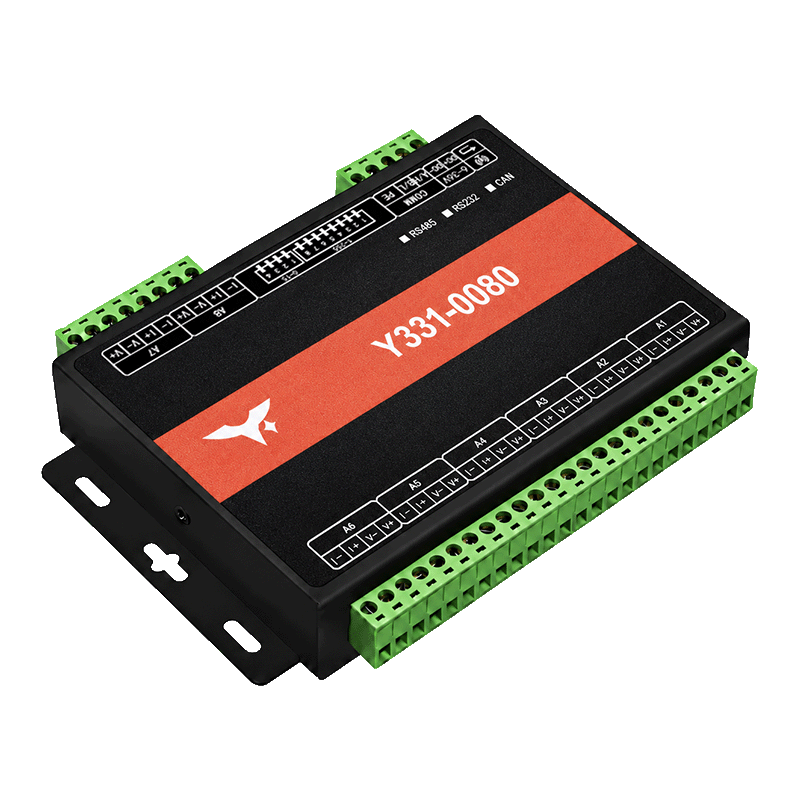

Y331-0080 参考尺寸约 162.5 × 100 × 26 mm。
