Y811-95AV — 七色声光报警器规格书

产品系列：工业声光报警模块

1. 产品定义

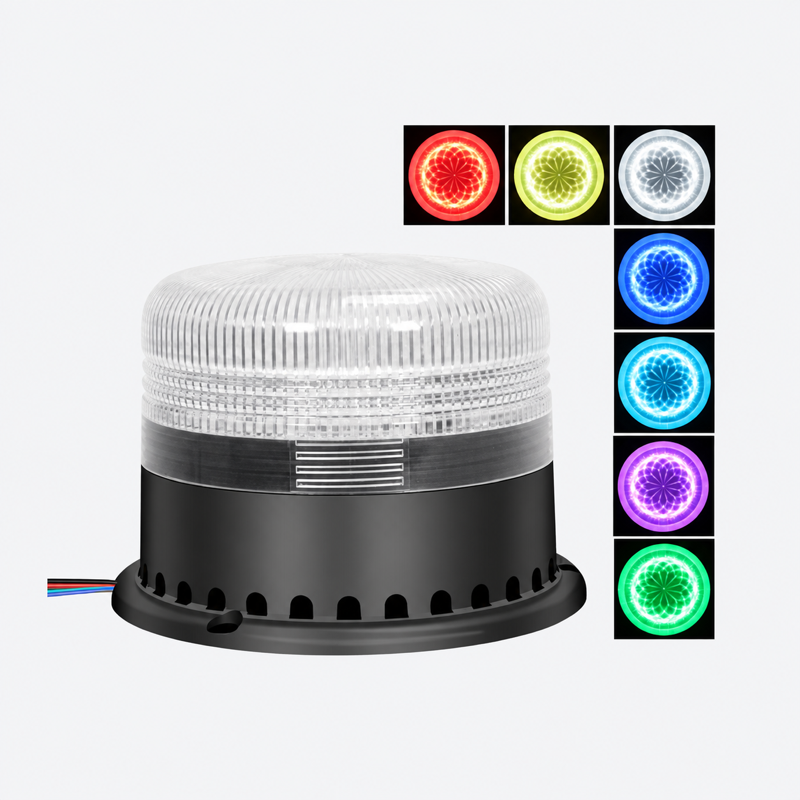

Y811-95AV 是七色声光报警器，支持产品目录列出的 RS485 / RS232 接口、3 路开关量输入和 10 W 输出，外形尺寸为 94 × 76 mm。

2. 订货配置

YenGear 型号	配置
Y811-95AV	七色 RS485 / RS232 声光报警器

3. 技术参数

参数	规格
产品功能	七色声光报警器
灯光颜色	七色配置
触发输入	3 路开关量输入
通信	RS485 / RS232
输出功率	10 W
内存	8 MB
供电	DC 12–24 V 或 AC 220 V
外壳材料	ABS
安装方式	螺钉安装
外形尺寸	94 × 76 mm
防护等级	IP65

4. 集成说明

随附产品目录确认 RS485 和 RS232 接口，但未提供协议表、默认串口参数、RS232 电气电平、接插件引脚或七色命令表。软件集成前必须针对订单硬件确认这些项目。

不要将 Y811-52V、Y811-52AV 或 Y811-75AV 的 Modbus 寄存器表、默认地址、串口参数或灯光命令套用于 Y811-95AV。

5. 待确认项目

• RS485 协议以及是否使用 Modbus RTU
• RS232 电气电平、接插件和引脚定义
• 默认地址、波特率、数据格式和 CRC 行为
• 3 路输入的具体接线和触发逻辑
• 七色命令值和灯光模式
• 音频文件替换方法与最终安装图纸

6. 资料来源

• 随附产品目录，第 17 页

---

• 产品系列：工业声光报警模块
• 型号：Y811-95AV
• Y811-95AV 技术手册
