Y811-52AV — 紧凑型声光报警器规格书

产品系列：工业声光报警模块 本规格书覆盖一个 YenGear 型号和一种配置。

1. 产品定义

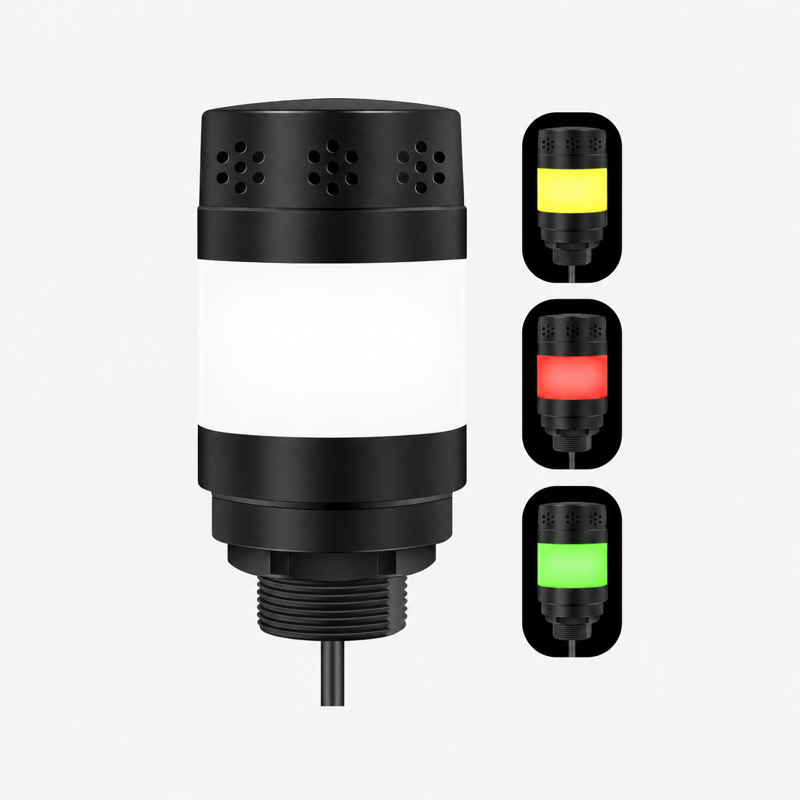

Y811-52AV 是带 RS485 控制的紧凑型三色声光报警器。随附参数表列出自定义 RS485 协议和标准 Modbus 协议两种选项；随附 Modbus 参考确认波特率为 9600 bit/s。

2. 订货配置

YenGear 型号	配置
Y811-52AV	紧凑型 RS485 声光报警器，可选自定义 RS485 或标准 Modbus 控制

3. 技术参数

参数	规格
产品功能	串口控制声光报警器
通信接口	RS485
协议选项	自定义 RS485 或标准 Modbus RTU
波特率	随附 Modbus 参考为 9600 bit/s
Modbus 帧格式	地址 1 字节、功能码 1 字节、起始地址 2 字节、数据 N 字节、CRC 2 字节（CRC-L 后 CRC-H）
输出功率	1 W
内存	4 MB
供电	DC 9–30 V
外壳材料	ABS
安装方式	面板安装或支架安装
安装孔直径	30 mm
灯体直径	52 mm
外形尺寸	52 × 104 mm
防护等级	不防水
灯光颜色	黄、绿、红
灯光模式	闪烁、爆闪、常亮
灯罩材料	PC
工作温度	-20°C 至 60°C
触发输入	随附资料未说明

4. 主要特点

• 适合设备级报警的紧凑外壳
• 支持自定义 RS485 或标准 Modbus 协议选项
• 标准 Modbus 参考波特率 9600 bit/s
• 黄、绿、红三色，支持闪烁、爆闪和常亮
• 声音与灯光组合报警
• DC 9–30 V 供电
• 面板或支架安装

5. 集成说明

现有参数资料确认了 RS485、DC 9–30 V、三种灯光颜色、三种灯光模式、30 mm 安装孔、52 mm 灯体、PC 灯罩、-20°C 至 60°C 工作温度，以及面板或支架安装。资料同时列出自定义 RS485 和标准 Modbus 选项。随附 Modbus 参考确认 Modbus RTU、9600 bit/s、地址/功能码/起始地址/数据/CRC-L/CRC-H 帧结构。集成时必须使用与订单配置一致的协议。

标准 Modbus 参考还列出了循环播放、停止、文件夹循环、随机播放、当前曲目循环、设置设备地址（0xC0）、独立控制 D1 警示灯（0xC2），以及使用功能码 03H 查询当前曲目、播放状态、音量、文件数量和声光状态。上述命令仅适用于标准 Modbus 配置，响应定义和交付协议仍需确认。

不要在未确认的情况下套用 Y811-52V 或 Y811-75AV 的寄存器表。

6. 待确认项目

• 选用协议、默认设备地址、数据位、校验位、停止位和完整 CRC 算法
• 交付设备的接插件引脚和 A/B 标识
• DC 9–30 V 电源接线
• 声压、触发输入、接插件定义和外壳图纸
• 最终不防水标识

7. 资料来源

• 随附产品目录，第 17 页
• 随附型号参数表：颜色、模式、控制选项、供电、安装、材料、尺寸和温度
• 随附 Modbus 协议参考：RS485、9600 bit/s、帧结构、播放/灯光控制和查询命令

---

• 产品系列：工业声光报警模块
• 型号：Y811-52AV
• Y811-52AV 技术手册
